Tokarka do metalu 560x1500 z cyfrowym odczytem położenia Viber-System
Tokarka do metalu 560x1500 z cyfrowym odczytem położenia Viber-System

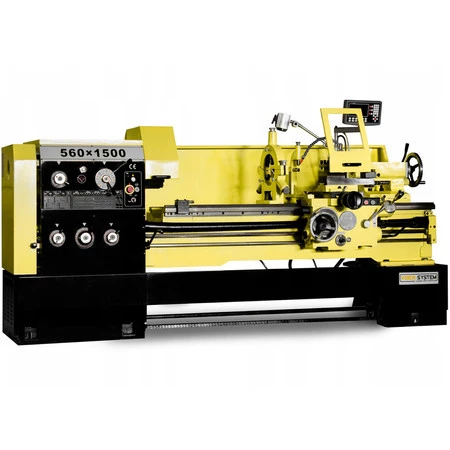

Przemysłowa tokarka do metalu Viber-System 560×1500 to zaawansowane urządzenie, wyróżniające się solidną żeliwną konstrukcją łoża, która zapewnia wyjątkową stabilność i odporność na wibracje. Tokarka posiada przekładnię z precyzyjną regulacją prędkości obrotowej od 9 obr./min oraz mocny silnik indukcyjny o mocy 7,5 kW/400V, co gwarantuje maksymalny moment obrotowy. Duży przelot wrzeciona wynoszący 82 mm umożliwia obróbkę większych elementów. Maszyna jest zalecana do toczenia stali twardych i toczenia mechanicznego, oferując szerokie możliwości zastosowania.
Kluczowe cechy i zalety:
- Wszechstronność zastosowań: Tokarka doskonale sprawdza się przy toczeniu powierzchni wewnętrznych i zewnętrznych, stożków, polerowaniu, gwintowaniu metrycznym i calowym, wierceniu oraz przeciąganiu.
- Nowoczesna konstrukcja: Tokarka jest uniwersalna i łatwa w obsłudze, co czyni ją idealnym rozwiązaniem dla zakładów remontowych, narzędziowych oraz przy produkcji seryjnej.
- Odczyt cyfrowy 3-osiowy: Ułatwia precyzyjną kontrolę nad procesem obróbki, zwiększając efektywność pracy.
- Szeroki zakres zastosowań: Znajduje zastosowanie w ogólnym budownictwie maszyn, produkcji seryjnej, warsztatach kształcenia zawodowego i innych.
- Wyjmowany mostek: Umożliwia obróbkę elementów o dużej średnicy, co zwiększa wszechstronność maszyny.
- Nowoczesne łożyskowanie: Trzpień zasadniczy jest wyposażony w łożyska kulkowe, co zapewnia płynność i precyzję obróbki.
- Centralny układ przełączania posuwów: Wraz ze śrubą pociągową i wałkiem pociągowym do gwintowania, umożliwia dokładne i efektywne wykonanie operacji.
- Precyzyjna regulacja: Regulacja obrotów i posuwu jest niezwykle precyzyjna, co pozwala na dokładną obróbkę materiału.
- Stabilność i odporność na wibracje: Żeliwne łoże urządzenia jest odporne na skręcenia i wibracje, co stanowi podstawowy warunek dla dokładnego toczenia.
- Solidna konstrukcja przystosowana do dużych obciążeń
- Bardzo twarde łoże (>HB400) i precyzyjnie szlifowane
- Precyzyjnie szlifowane koła zębate, charakteryzujące się niskim poziomem hałasu

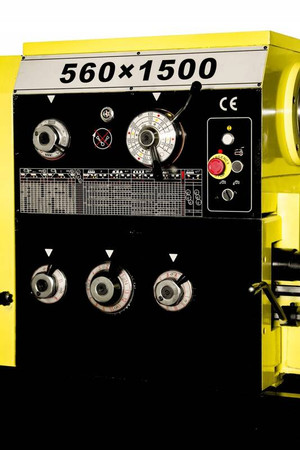

- 16-stopniowa regulacja prędkości wrzeciona od 19 do 1500 obr./min
- Automatyczny hamulec i ochrona przed przeciążeniem
- Bezpieczny i niezawodny system elektryczny

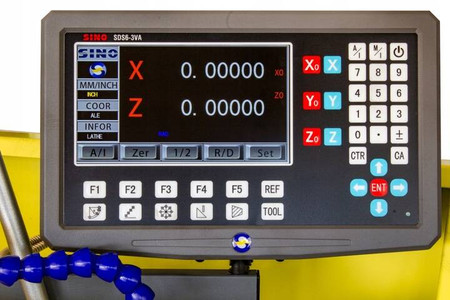

Cyfrowy odczyt położenia
Tokarka została wyposażona w trzyosiowy system pomiarowy, w którym dołożony został trzeci liniał – dzięki temu odczyt cyfrowy odbywa się teraz w trzech osiach. Rozwiązanie to zapewnia jeszcze większą kontrolę nad procesem toczenia i ułatwia precyzyjne ustawianie narzędzia, co przekłada się na wyższą dokładność obróbki.

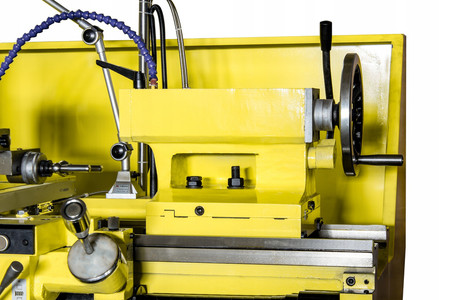

Konik
- Średnica tulei konika – 75mm
- Wysuw tulei konika – 150 mm
- Stożek tulei konika – MK5
Dane techniczne:
- Rozstaw kłów: 1500 mm
- Wysokość kłów: 210 mm
- Średnica obrotu nad łożem: 500 mm
- Średnica obrotu nad wgłębieniem: 710 mm
- Średnica obrotu nad saniami łoża: 300 mm
- Szerokość łoża: 405 mm
- Przelot wrzeciona: 82 mm (D8)
- Stożek wrzeciona: 90-(1:20)
- Zakres obrotów: 9 – 1600 obr./min
- Maksymalny wymiar narzędzia: 25 × 25 mm
- Zakres posuwów wzdłużnych: 0,028 – 6,43 mm
- Zakres posuwów poprzecznych: 0,012 – 2,73 mm
- Gwint metryczny: 0,5 – 224 mm / 48 zakresów
- Gwint calowy: 56 – 1/4 TPI / 45 zakresów
- Gwint modułowy: 0,5 – 112 mm / 42 zakresy
- Gwint DP: 56 – 1/4 DP / 45 zakresów
- Średnica kła: 75 mm
- Przesuw kła: 150 mm
- Stożek konika: MK5
- Moc silnika (S1/S6): 7,5 / 9 kW (10 KM)
- Moc pompki (S1/S6): 0,1 / 0,12 kW
- Wymiary maszyny (D × S × W): 2700 × 1150 × 1800 mm
- Waga: 2850 kg

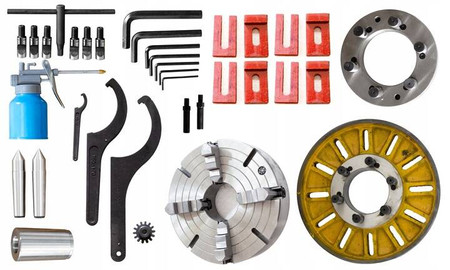

Wyposażenie standardowe i akcesoria
- Instrukcja obsługi w j. polskim
- Odczyt cyfrowy 3-osiowy (optyczny liniał)
- Deklaracja zgodności CE

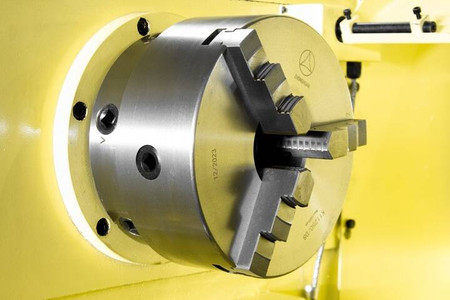

- Uchwyt tokarski 3-szczękowy 250 mm
- Uchwyt tokarski 4-szczękowy 320 mm
- Tarcza tokarska 435 mm

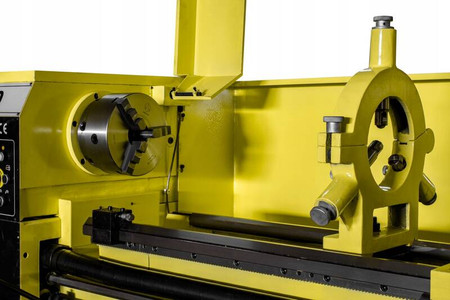

- Podtrzymka stała 6~125 mm
- Podtrzymka ruchoma 6~100 mm
- Tarcza napędowa
- Zegar do gwintowania
- Układ chłodzenia
- Hamulec nożny
- Oświetlenie halogenowe
- Kieł i tuleja redukcyjna
- Smarownica
- Skrzynka narzędziowa
