Piła Formatowa LAB 300 F16 PLUS Holzkraft 5500314

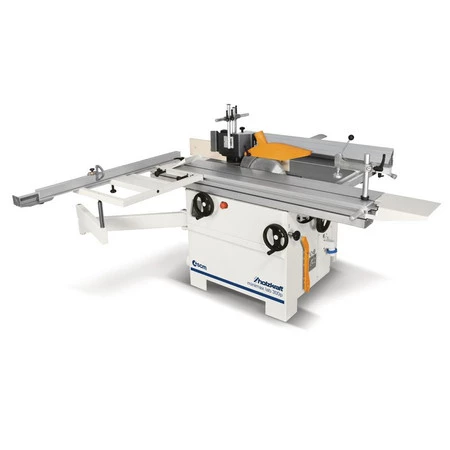

• HOLZKRAFT LAB 300 Plus F 16 Tersa – Obrabiarka wieloczynnościowa ze stołem bocznym z suportem oraz przechylnym agregatem pilarki.

WYMIARY I WAGI:

• Waga (netto) ok.430kg

SUKIENKA:

• Szerokość stołu opatrunkowego: 300mm
• Tabela opatrunkowa Długość: 1300mm
• Kąt nachylenia piły do cięcia/odcinania ogrodzenia: 90/45°
• Usuwanie wiórów max. opatrunek: 3mm

PRZYŁĄCZE ODCIĄGU:

• Średnica dyszy ssącej: 4 x 120mm
• Średnica króćca ssącego Osłona piły: 60mm

INFORMACJE DOTYCZĄCE MONTAŻU:

• Zapotrzebowanie na miejsce Długość: 3859mm
• Zapotrzebowanie przestrzeni Szerokość/głębokość: 2793mm
• Objaśnienie Wymagania przestrzenne: Wymiary uwzględniają maksymalne odległości przejazdu lub długości użytkowe.
• Korpus maszyny Długość: 802mm
• Szerokość/głębokość korpusu maszyny: 960mm
• Obszar roboczy Długość: 1600mm
• Zakres roboczy szerokość/głębokość: 2300mm
• Objaśnienie Obszar roboczy: Proszę dodać podane wymiary do wymaganej przestrzeni, aby uzyskać wolną przestrzeń zalecaną do maszyny.

GRUBIARKA:

• Tabela grubości Długość: 450mm
• Szerokość stołu grubości: 300mm
• Wysokość robocza Grubość min: 3mm
• Wysokość robocza Grubość maks: 220mm
• Usuwanie wiórów max. grubość: 3mm

DANE ELEKTRYCZNE:

• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 4kW

WÓZEK PRZESUWNY I STÓŁ:

• Formatowanie długości prowadnicy: 1600mm
• Formatowanie szerokości prowadnicy: 270mm
• Formatowanie wysokości prowadnicy: 124mm
• Długość stołu: 1020mm
• Szerokość stołu: 325mm
• Wysokość stołu: 900mm

WRZECIONO FREZARSKIE:

• Przechylenie wrzeciona: 0°
• Średnica trzpienia wrzeciona: 30mm
• Przydatna długość wrzeciona: 100mm
• Prędkość (prędkości) wrzeciona: 3600/7500/10000min⁻¹

ŚREDNICA NARZĘDZIA FREZARSKIEGO MAKS:

• Średnica narzędzia maks: 180mm
• Średnica narzędzia max. możliwa do obniżenia: 120mm
• Średnica narzędzia maks. frezowanie czopa: 275mm

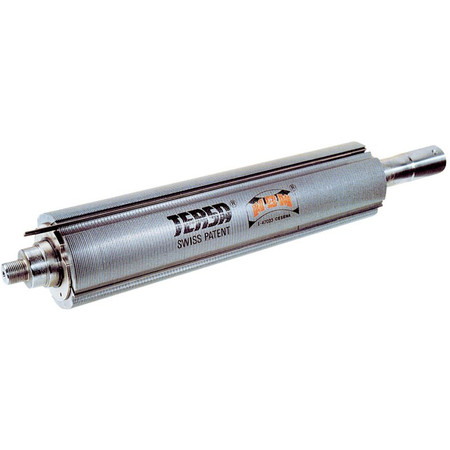

WAŁ STRUGARKI:

• Typ wału strugarki: TERSA
• Średnica wału strugarki: 72mm
• Liczba noży do strugania: 3St

JEDNOSTKA PIŁY TARCZOWEJ:

• Długość trymowania: 1600mm
• Szerokość cięcia z rozerwanym płotem: 800mm
• Max. Szerokość cięcia na lewo od piły tarczowej: 1660mm
• Pochylenie brzeszczotu piły: 90 – 45°
• Max. wysokość cięcia pod kątem 90°: 90mm
• Max. wysokość cięcia pod kątem 45°: 63mm
• Max. Rzut brzeszczotem piły 90°: 100mm
• Max. Projekcja brzeszczotu piły 45: 78mm
• Średnica (główna) piły tarczowej: 315mm
• Objaśnienie Średnica piły tarczowej (głównej): z punktakiem
• Prędkość (główna) piły tarczowej: 3500min⁻¹

POSUW:

• Stawka paszowa: 7m/min
