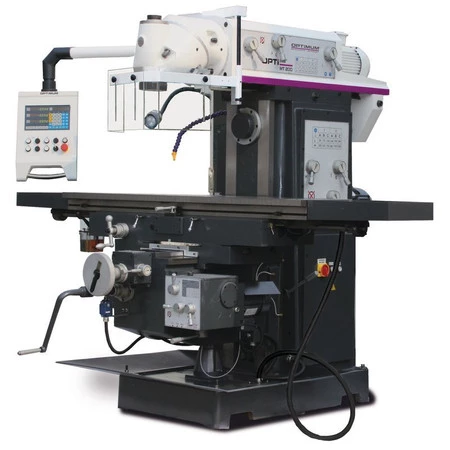

Frezarka Optimill MT 200 Optimum 3336120

• Wszechstronny zakres stosowania
• Wytrzymała podstawa maszyny
• Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
• Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
• Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
• Smarowanie centralne
• Duże pokrętła ze skalą
• Lampa maszynowa diodowa
• Układ płynu chłodzącego
• Prosta obsługa elementów przełączających
• Stabilne prostokątne – hartowane prowadnice w osi Y i Z

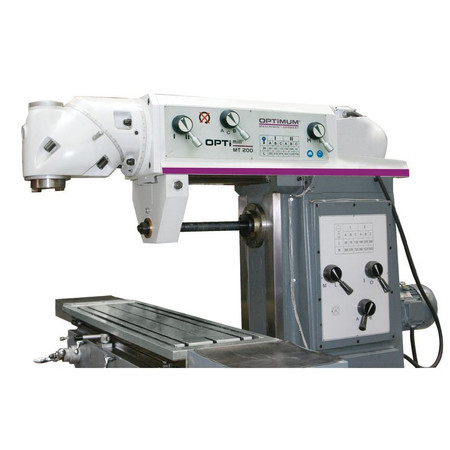

• Osobne wrzeciono pionowe oraz wrzeciono poziome
• Duża osłona ochronna o regulowanej wysokości
• Mechaniczne stopnie przekładni napędu wrzecion

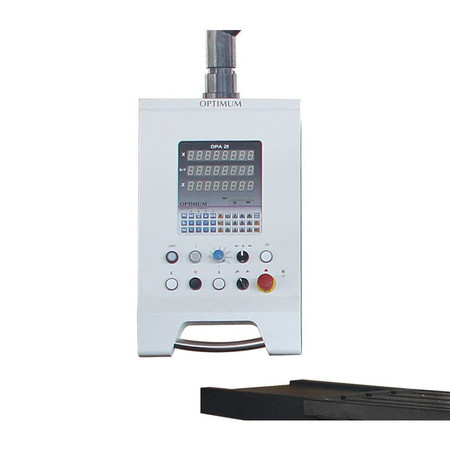

• Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
• Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego
• Posuwy w trzech osiach realizowane poprzez stół krzyżowy

DANE TECHNICZNE:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania 9,2 kW
• Moc silnika pompy płynu chłodzącego 90 W

WYDAJNOŚĆ WIERCENIA-FREZOWANIA:

• Średnica wiercenia w stali (S235JR) Ø 30 mm
• Średnica wiercenia ciągłego w stali (S235JR) Ø 28 mm
• Maks. średnica głowicy frezarskiej Ø 100 mm
• Maks. średnica freza trzpieniowego Ø 20 mm

WRZECIONO PIONOWE:

• Moc silnika napędowego 4 kW
• Mocowanie we wrzecionie ISO 50 DIN 2080
• Śruba dociągająca M24
• Zakres prędkości obrotowych wrzeciona 60 – 1.750 min-1
• Stopnie przekładni 12 stopni
• Odstęp wrzeciono – stół krzyżowy 140 – 540 mm
• Zakres skrętu oraz obrotu 360 stopni

WRZECIONO POZIOME:

• Moc silnika napędowego 4 kW
• Mocowanie we wrzecionie ISO 50 DIN 2080
• Odstęp wrzeciono – stół krzyżowy 0 – 400 mm
• Zakres prędkości obrotowych wrzeciona 58 – 1.800 min-1
• Stopnie przekładni 12 stopni

STÓŁ KRZYŻOWY:

• Długość x szerokość stołu 1 600 x 360 mm
• Posuw stołu (9 stopni) 22 – 420 mm/min
• Maksymalne obciążenie stołu krzyżowego 450 kg
• Szerokość rowka teowego / rozstaw / ilość 14 mm / 95 mm / 3
• Obrót – skręt stołu krzyżowego 35 stopni

OŚ X:

• Maksymalny przesuw stołu krzyżowego 1 290 mm
• Posuw stołu automatyczny 22 – 420 mm/min
• Przyśpieszony posuw stołu 1.290 mm/min.
• Moc silnika posuwowego 1,1 kW

OŚ Y:

• Maksymalny przesuw stołu krzyżowego 280 mm
• Posuw stołu automatyczny 22 – 393 mm/min
• Przyśpieszony posuw stołu 1.290 mm/min.
• Moc silnika posuwowego 1,1 kW

OŚ Z:

• Maksymalny przesuw stołu krzyżowego 400 mm
• Posuw stołu automatyczny 10 – 168 mm/min
• Przyśpieszony posuw stołu 513 mm/min
• Moc silnika posuwowego 1,1 kW

WYMIARY:

• Długość x szerokość x wysokość 3 340 x 2 200 x 1 920mm
• Ciężar całkowity 2 220 kg

ZAWARTOŚĆ ZESTAWU:

• Trzpień do frezowania poziomego ISO 50 Ø 22 mm
• Trzpień do frezowania poziomego ISO 50 Ø 27 mm
• Trzpień frezujący ISO 50 Ø 32 mm
• Uchwyt zaciskowy Ø 4 – Ø 26 mm
• Narzędzie sterownicze
