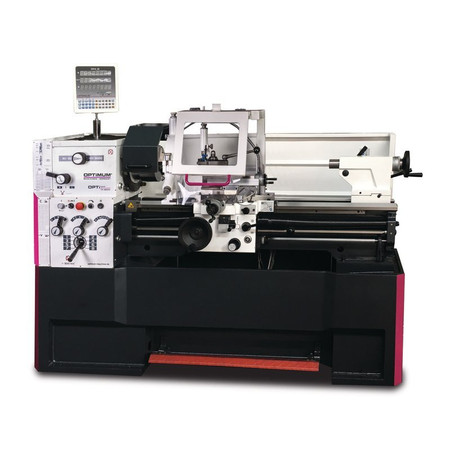

Tokarka Optiturn TH 4210V Optimum 3462060

• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6
• Układ płynu chłodzącego
• Osobny zbiornik na płyn chłodzący, wskaźnik poziomu i oddzielacz oleju; łatwe opróżnianie oraz czyszczenie zgodnie z normami DIN
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Wrzeciono główne zanurzone w oleju, hartowane i szlifowane, z 2 regulowanymi precyzyjnymi łożyskami wałeczkowo-stożkowymi
• Gwinty metryczne w zakresie od 0,2 do 14 mm/obr oraz gwinty calowe w zakresie 72 – 2 zwoje na cal uzyskiwane bez konieczności wymiany kół zmianowych, nastawiane dźwignią na panelu obsługi
• Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
• Smarowanie centralne w saniach wzdłużnych
• Podstawa i łoże maszyny odlewane w jednym kawałku z żeliwa Meehanite
• Osłona śruby pociągowej
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym
• Pokrętła z funkcją automatycznego wyłącznika
• Głowica imaka stalowego szybkozmiennego SWH 5-B
• Wymienny imak stalowy 25 x 120 mm, typ D do noży czworokątnych
• Cyfrowy wskaźnik położenia DPA21
• prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Wyświetlanie położenia w 3 osiach
• Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
• Dołączony czujnik do pomiaru prędkości obrotowej wrzeciona

DANE TECHNICZNE:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania 4,6 kW

WRZECIONO:

• Moc silnika napędowego 4,5 kW
• Stożek wrzeciona MK 6
• Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 6
• Przelot wrzeciona Ø 52 mm
• Przekrój mocowania narzędzi w imaku nożowym maks. 20 x 20 mm

UKŁAD PŁYNU CHŁODZĄCEGO:

• Moc pompy płynu chłodzącego 100 W

ZAKRESY ROBOCZE:

• Wysokość kłów 210 mm
• Rozstaw w kłach 1 000 mm
• Maks. średnica toczenia nad łożem 420 mm
• Maks. średnica toczenia nad saniami poprzecznymi 250 mm
• Maks. średnica toczenia po wyjęciu mostka 590 mm
• Długość toczenia w wybraniu mostka 260 mm
• Szerokość łoża 250 mm

ZAKRES PRĘDKOŚCI OBROTOWEJ:

• Prędkość obrotowa wrzeciona 30 – 3.000 min-1
• Liczba zakresów 2 zakresy, elektronicznie regulowana prędkość obrotowa

MAKSYMALNE PRZESUWY:

• Przesuw sań górnych 140 mm
• Przesuw suportu poprzecznego 230 mm

ZAKRESY POSUWÓW ORAZ GWINTÓW:

• Posuwy wzdłużne 0,05 – 1,7 mm/obr (17 posuwy)
• Posuwy poprzeczne 0,025 – 0,85 mm/obr (17 posuwy)
• Gwinty metryczne 0,2 – 14 mm/obr (39 skoków)
• Gwinty calowe 72 – 2 Gg/cal (45 skoków)
• Koła podziałowe 8 – 44 (21 zwojów)
• Gwinty modułowe 0,3 – 3,5 mm π (18 gwintów)

KONIK:

• Mocowanie w tulei konika MK 4
• Średnica/wysuw tulei konika Ø 50 mm / 120 mm

WYMIARY:

• Długość 2 025 mm
• Szerokość x wysokość 915 x 1.615 mm
• Ciężar netto 1 160 kg

ZAWARTOŚĆ ZESTAWU:

• Podtrzymka stała, zakres Ø 15 – 105 mm
• Podtrzymka ruchoma, zakres Ø 10 – 65 mm
• Tarcza tokarska – czołowa (bez szczęk) Ø 350 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK4/MK6
• Kieł centrujący stały MK4
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze
• Czterogniazdowy imak nożowy – stalowy
