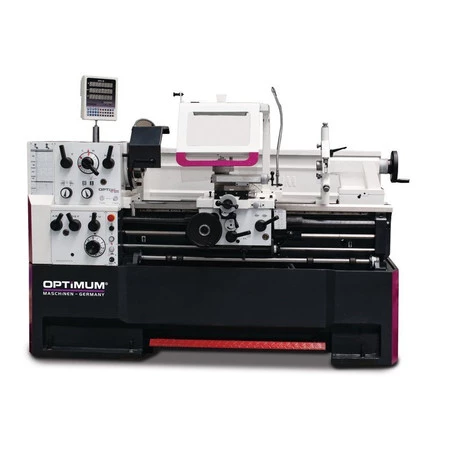

Tokarka Optiturn TH 4620D Optimum 3462130

• Hartowane i szlifowane prowadnice łoża
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 8
• Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
• Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
• Osłona śruby pociągowej
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym

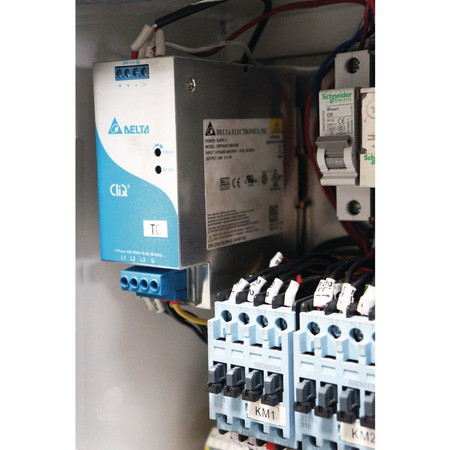

• Układ elektryczny z aparatami marki Siemens
• Pokrętła z funkcją automatycznego wyłączania
• Ustawiana skala zegara do gwintów
• Smarowanie centralne w saniach wzdłużnych
• Głowica imaka stalowego szybkozmiennego SWH 5-B
• 1 imak stalowy 25 x 120mm, typ D do noża czworokątnego

CYFROWY WSKAŹNIK POŁOŻENIA DPA 21:

• Wskaźnik prędkości obrotowej
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Liniały pomiarowe

DANE TECHNICZNE:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania 5,8 kW

WRZECIONO:

• Moc silnika napędowego 5,5 KW
• Stożek wrzeciona MK 6
• Końcówka wrzeciona (mocowanie uchwytu) Camlock
• DIN ISO 702-2 nr 6
• Przelot wrzeciona Ø 58 mm

ZAKRESY ROBOCZE:

• Wysokość kłów 230 mm
• Rozstaw w kłach 2060 mm
• Maks. średnica toczenia nad łożem 460 mm
• Maks. średnica toczenia nad saniami poprzecznymi 270 mm
• Maks. średnica toczenia po wyjęciu mostka 690 mm
• Długość toczenia w wybraniu mostka 240 mm
• Szerokość łoża 300 mm

ZAKRES PRĘDKOŚCI OBROTOWEJ:

• Prędkość obrotowa wrzeciona 25 – 2.000 min-1
• Liczba stopni 12 stopni

MAKSYMALNE PRZESUWY:

• Przesuw sań górnych 125 mm
• Przesuw suportu poprzecznego 285 mm

ZAKRESY POSUWÓW ORAZ GWINTÓW:

• Posuwy wzdłużne 0,031 – 1,7 mm/obr (42 posuwy)
• Posuwy poprzeczne 0,014 – 0,784 mm/obr (42 posuwy)
• Gwinty metryczne 0,1 – 14 mm/obr (41 skoków)
• Gwinty calowe 112 – 2 Gg/cal (41 skoków)
• Koła podziałowe 4 – 112 (50 gwintów)
• Gwinty modułowe 0,1 – 7mm π (34 gwinty)

KONIK:

• Mocowanie w tulei konika MK 4
• Średnica/wysuw tulei konika Ø 60 mm / 130 mm

WYMIARY:

• Długość 3 265 mm
• Szerokość x wysokość 1 065 x 1 550 mm
• Ciężar netto 2.400 kg

ZAWARTOŚĆ ZESTAWU:

• Podtrzymka stała, maks. średnica detalu 160 mm
• Podtrzymka ruchoma, maks. średnica detalu 100 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK4/MK6
• Kieł centrujący stały MK4
• Głowica imaka stalowego, szybkozmiennego SWH5-B
• Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
• Zegar do gwintowania
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze
