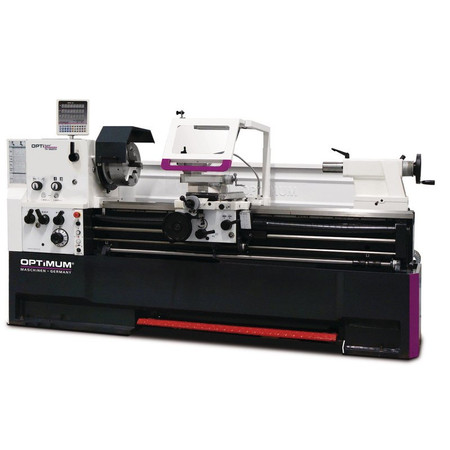

Tokarka Optiturn TH 5620V Optimum 3462175

• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Końcówka wrzeciona Camlock DIN ISO 702-2 nr 8
• Pomiar prędkości obrotowej wg dyrektywy maszynowej
• Filtr elektromagnetyczny umożliwia eksploatacją także w obszarach mieszanych
• Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
• Gwarantowana dokładność ruchu obrotowego nosa wrzeciona lepsza niż 0,015 mm
• Przejrzyste dźwignie do przełączania szybkości posuwu
• Wyłącznik awaryjny grzybkowy, wyłącznik ochronny silnika, zamykany włącznik główny
• Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
• Smarowanie centralne w saniach wzdłużnych
• Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
• Osłona śruby pociągowej
• Pokrętła z funkcją automatycznego wyłączania
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym

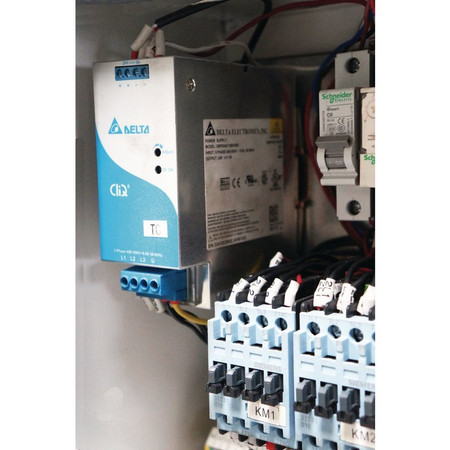

• Układ elektryczny z aparatami marki Siemens
• Ustawiana skala zegara do gwintów
• Głowica imaka stalowego, szybkozmiennego SWH 7-C
• 1 imak stalowy 32 x 150mm, typ D do noża czworokątnego

CYFROWY WSKAŹNIK POŁOŻENIA DPA 21

• Wskaźnik prędkości obrotowej
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Liniały pomiarowe

DANE TECHNICZNE:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania 8,5 kW

WRZECIONO:

• Moc silnika napędowego 7,5 KW
• Stożek wrzeciona MK 7
• Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 6
• Przelot wrzeciona Ø 80 mm

ZAKRESY ROBOCZE:

• Wysokość kłów 280 mm
• Rozstaw w kłach 1910 mm
• Maks. średnica toczenia nad łożem 560 mm
• Maks. średnica toczenia nad saniami poprzecznymi 355 mm
• Maks. średnica toczenia po wyjęciu mostka 790 mm
• Długość toczenia w wybraniu mostka 150 mm
• Szerokość łoża 350 mm

ZAKRES PRĘDKOŚCI OBROTOWEJ:

• Prędkość obrotowa wrzeciona 25 – 1 600 min-1
• Liczba zakresów 2 zakresy, elektronicznie regulowana prędkość obrotowa

MAKSYMALNE PRZESUWY:

• Przesuw sań górnych 130 mm
• Przesuw suportu poprzecznego 310 mm

ZAKRESY POSUWÓW ORAZ GWINTÓW:

• Posuwy wzdłużne 0,059 – 1,646 mm/obr (35 posuwy)
• Posuwy poprzeczne 0,020 – 0,573 mm/obr (35 posuwy)
• Gwinty metryczne 0,2 – 14 mm/obr (47 skoków)
• Gwinty calowe 112 – 2 Gg/cal (60 skoków)
• Koła podziałowe 4 – 112 (50 skoków)
• Gwinty modułowe 0,1 – 7mm π (34 gwinty)

KONIK:

• Mocowanie w tulei konika MK 5
• Średnica/wysuw tulei konika Ø 75 mm / 180 mm

WYMIARY:

• Długość 3 340 mm
• Szerokość x wysokość 1 150 x 1 460 mm
• Ciężar netto 2 720 kg

ZAWARTOŚĆ ZESTAWU:

• Podtrzymka stała, maks. średnica detalu 165 mm
• Podtrzymka ruchoma, maks. średnica detalu 95 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK5/MK7
• Kieł centrujący stały MK5
• Głowica imaka stalowego, szybkozmiennego SWH 7-C
• Imak stalowy 32 x 150mm, typ D do noży czworokątnych
• Zegar do gwintów
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze
