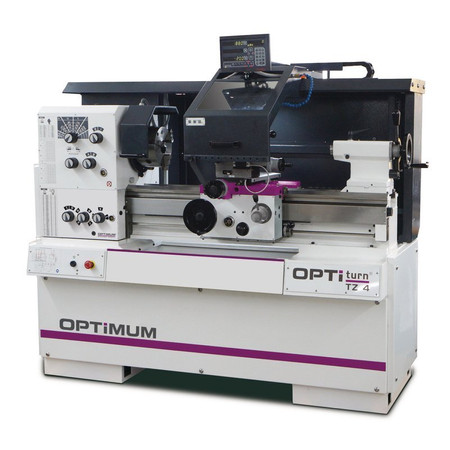

Tokarka Optiturn TZ 4 Optimum 3432240

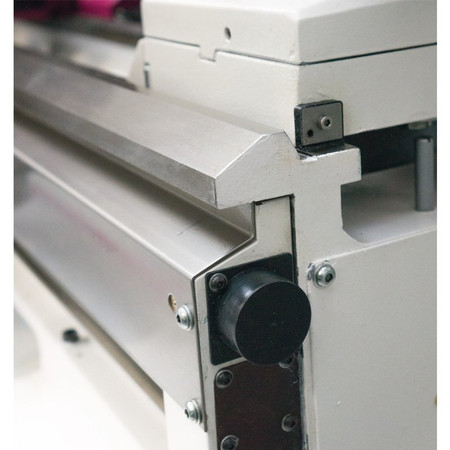

• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Duża osłona uchwytu tokarskiego, obracana na pierścieniu prowadzącym

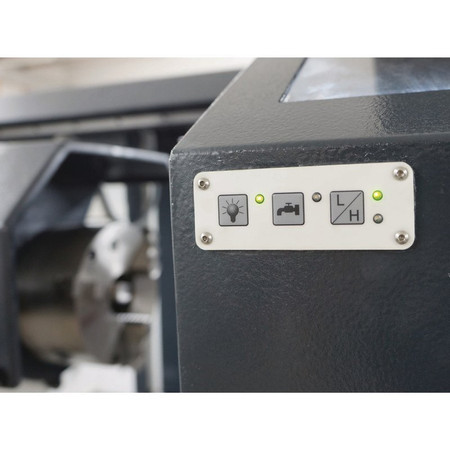

• Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dotykowym panelem sterującym
• Hartowane i szlifowanie wrzeciono
• Szeroka skala nastawy posuwów oraz duży zakres gwintowania
• Lampa maszynowa LED całkowicie oświetlająca powierzchnię roboczą
• Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektryczne hamowanie silnika

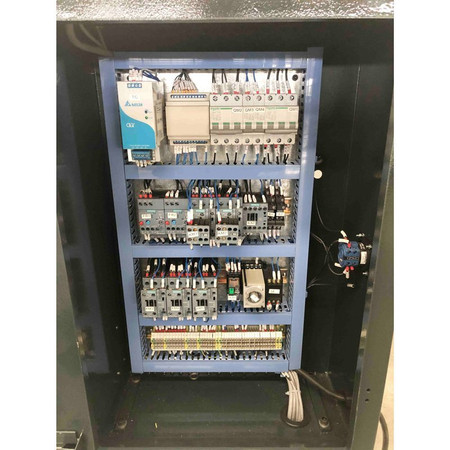

• Szafa sterująca ze sterowaniem zasilanym napięciem 24V. Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider
• Opcjonalnie dostępne koła zmianowe dla gwintów calowych
• Pokrętła ręczne z funkcją ochronną – automatycznym wyłączeniem napędu osi X i Z
• Głowica imaka stalowego, szybkozmiennego SWH 5-B
• 1 imak stalowy 25x120mm, typ D do noży czworokątnych
• Końcówka wrzeciona DIN 6350 A2-5
• Układ płynu chłodzącego
• Osłona śruby pociągowej
• Smarowanie centralne w saniach wzdłużnych

DANE TECHNICZNE:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania 5 kW
• Moc silika pompy układu płynu chłodzącego 125 W

WRZECIONO:

• Moc silnika napędowego / 2 stopnie 3 kW / 4,5 kW
• Końcówka wrzeciona DIN 6350 A2-5
• Przelot wrzeciona Ø 52 mm

ZAKRESY ROBOCZE:

• Wysokość kłów 200 mm
• Rozpiętość w kłach 800 mm
• Maks. średnica toczenia nad łożem 400 mm
• Maks. średnica toczenia nad saniami poprzecznymi 245 mm
• Maks. średnica toczenia po wyjęciu mostka 690 mm
• Szerokość łoża 260 mm

ZAKRES PRĘDKOŚCI OBROTOWEJ:

• Prędkość obrotowa wrzeciona 45 – 1.800 min-1
• Liczba prędkości 16

MAKSYMALNE PRZESUWY:

• Przesuw sań górnych 112 mm
• Przesuw suportu poprzecznego 212 mm

ZAKRESY POSUWÓW ORAZ GWINTÓW:

• Posuwy wzdłużne 0,0263 – 1,8416 mm/obr (48 posuwów)
• Posuwy poprzeczne 0,0133 – 0,9321 mm/obr (48 posuwów)
• Gwinty metryczne 0,2 – 14 mm/obr (22 skoki)
• Gwinty calowe (obcja) 1 – 80 Gg/cal (42 skoki)
• Gwinty modułowe (obcja) 0,1 – 7mm TT (44 gwint)

KONIK:

• Mocowanie w tulei konika MT 3
• Średnica/wysuw tulei konika Ø 50 mm / 110 mm

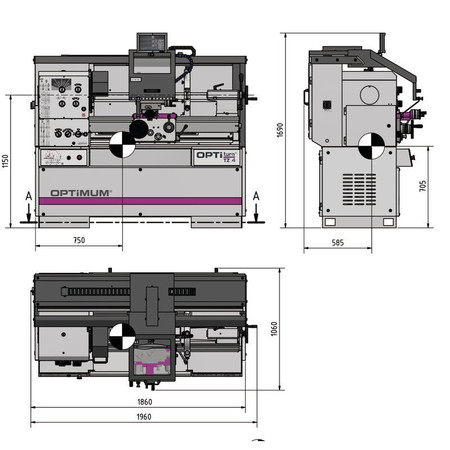

WYMIARY:

• Długość 2 765 mm
• Długość x szerokość x wysokość 1.960 x 1.060 x 1.690 mm
• Ciężar netto 1.250 kg

ZAWARTOŚĆ ZESTAWU:

• Podtrzymka stała, zakres Ø 10 – 130 mm
• Podtrzymka ruchoma, zakres Ø 10 – 100 mm
• Lampa maszynowa LED
• Tuleja redukcyjna MT3/MT6
• Kieł centrujący stały MT3
• Głowica imaka stalowego, szybkozmiennego SWH5-B
• Imak stalowy 25 x 120 mm, typ D do noży czwo- rokątnych
• Zderzak dla posuwu wzdłużnego na saniach łoża
• Narzędzie sterownicze
