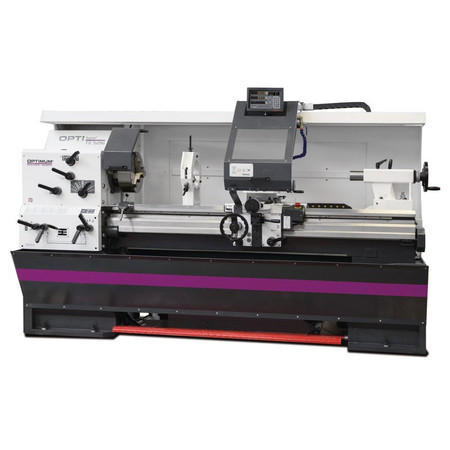

Tokarka Optiturn TX 6222 Optimum 3432460

• Łoże maszyny wykonane z silnie żebrowanego żeliwa
• Jednoczęściowa podstawa maszyny wykonana ze stali
• Wysoka sztywność obudowy wrzeciennika dzięki mocno żebrowanemu odlewowi 25GG
• Wszystkie koła zębate podajnika wykonane ze stali, hartowane i szlifowane
• Fale na łożyskach igiełkowych, wszystkie elementy smarowane są w kąpieli olejowej
• Hartowane i szlifowane wrzeciono zapewnia ogromną dokładność i trwałość
• Ze względu na wysoką wydajność skrawania duże usuwanie wiórów podczas obróbki zgrubnej nie stanowi problemu
• Łatwy w serwisowaniu zdejmowany panel tylny
• E-prowadnik do łagodnego prowadzenia przewodów i węży
• Blokowana ochrona przed wiórami porusza się wraz z prowadnicą łóżka ze zintegrowanym wskaźnikiem położenia i wężem chłodziwa, przestawianym ręcznie
• Odsprzęgane koła ręczne badane zgodnie z EN 23125
• Dwukanałowy przełącznik prawy-lewy testowany zgodnie z EN 23125
• Brak konieczności wymiany kół
• Przełącznik z obliczeniem cyklu życia przetestowany zgodnie z EN ISO 13849
• Z zabezpieczeniem przed jednoczesnym działaniem mechanizmu gwintowania i posuwu
• Prowadnice łoża hartowane i precyzyjnie szlifowane
• Silnik z hamulcem elektronicznym
• Elektroniczne wyłączanie posuwu osi Z.

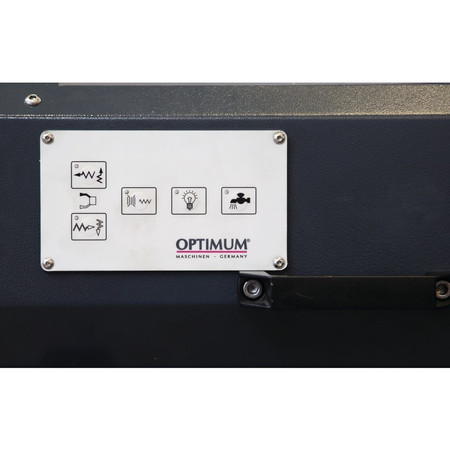

• Wszystkie elektroniczne elementy sterujące dostępne centralnie
• Pełne oświetlenie miejsca pracy
• Zewnętrzny zbiornik chłodziwa ze wskaźnikiem poziomu i separatorem oleju
• Kompletna prowadnica i osłona wrzeciona napinającego
• Elektryczny wyłącznik pozycyjny z poczwórnym zatrzymaniem
• 3-szczękowy uchwyt tokarski w standardowym zakresie dostawy
• Stalowy uchwyt do szybkiej wymiany SWH 7-C
• 1 uchwyt stalowy 32 x 130 typ D do dłuta kwadratowego 25 mm
• Cyfrowy wyświetlacz położenia DP700 (więcej informacji, patrz „NEWALL-DP700”)
• TX 5216
• Duży otwór wrzeciona Ø 80 mm
• TX 6222:
• Duży otwór wrzeciona Ø 105 mm

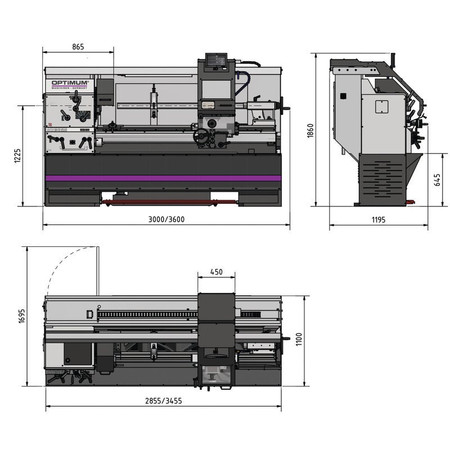

DANE TECHNICZNE:

• Długość (produkt) ok. 3600 mm
• Wysokość (produkt) ok. 1860 mm
• Szerokość / głębokość (produkt) ok. 1194 mm
• Waga netto ok. 2800 kg

OBSZARY PRACY:

• Wysokość środka 310 mm
• Średnica wychylenia nad linią wzdłużną 580 mm
• Najwyższy poziom 2225 mm
• Przechylanie się nad ślizgiem poprzecznym 425 mm
• Przechylanie się nad łożem maszyny 620 mm
• długość zawracania w moście łóżkowym 880 mm
• Średnica huśtawki w moście łóżka 880 mm
• Szerokość łóżka 350 mm

ZAKRES PRĘDKOŚCI:

• Liczba zakresów prędkości 12
• Zakres prędkości 30 - 1500 min¯¹

DANE ELEKTRYCZNE:

• Moc silnika napędowego 7,5 kW
• Typ prądu AC
• Napięcie zasilania 400 V.
• Częstotliwość sieci 50 Hz
• Faza (y) 3 Ph

UKŁAD ŚRODKÓW CHŁODZĄCO-SMARUJĄCYCH:

• System chłodziwa Moc pompy chłodziwa 60 W.

WRZECIONO:

• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 8
• Stożek wrzeciona MT 7
• Otwór wrzeciona / przejście wrzeciona Średnica 80 mm

KONIK:

• Mocowanie na koncie tylnym MT5
• Średnica dudki ogonowej 72 mm
• suw dudki konikowej 180 mm

POCHYLENIA:

• Podziałka metryczna 0,5 - 15 mm / obr
• Podziałka Diametralna Podziałka 4 - 120 D.P.
• Imperialne boisko 60-2 wątki / 1 "
• Modułowy skok gwintu 0,5 - 15 mm / obr
• Ścieżka poprzeczna
• Podróż Oś X 170 mm Podróżowanie po osi Z 350 mm

PASZA:

• Zakres posuwów wzdłużnych mm / obr
• Płaski zakres podawania mm / obr

PODŁĄCZENIE ELEKTRYCZNE:

• Łączne obciążenie płatności 8,5 kW

ZAWARTOŚĆ ZESTAWU:

• Trzy szczęki zaciskowe
• Tuleja redukcyjna MK 7 / MK 5
• Stały punkt środkowy MK 5 długi
• Stały punkt centrujący MK 5 krótki
• Uchwyt stalowy do szybkiej wymiany SWH 5-B (TX 5216)
• Uchwyt stalowy do szybkiej wymiany SWH 7-C (TX 6222)
• Uchwyt stalowy 25 x 120 typ D do dłut kwadratowych
• narzędzie operacyjne
