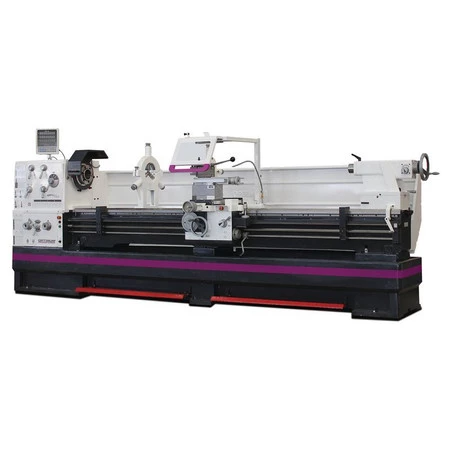

Tokarka Optiturn TH8030D 400V Optimum 3462240

• Hartowana i szlifowana prowadnica osi Z
• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 8
• Precyzyjnie wykonane sanki
• Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
• Zakres regulacji górnego suwaka ± 90°
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm Fale, koła i wrzeciono główne pracują w kąpieli olejowej
• Koła zębate gładkie, hartowane i szlifowane z 2 regulowanymi, precyzyjnymi łożyskami stożkowymi
• Przejrzysta dźwignia wyboru do przełączania prędkości posuwu
• Zamknięta konstrukcja przekładni posuwu szybkiego
• Przekładnie i wały hartowane i szlifowane w kąpieli olejowej w precyzyjnych łożyskach
• Koła ręczne odłączone i przetestowane zgodnie z EN 23125
• Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z EN 23125
• Przełącznik z obliczeniem cyklu życia, przetestowany zgodnie z normą EN ISO 13849
• Obroty w prawo / lewo na wózku łóżka poprzez wrzeciono przełączane
• Centralne smarowanie w prowadnicy łóżka
• Urządzenie chłodzące z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN
• wrzeciono prowadzące
• wyłącznik awaryjny, wyłącznik ochronny silnika, wyłącznik główny z możliwością blokady
• wyłącznik awaryjny ze sterowaniem nożnym
• zabezpieczające kółka ręczne z funkcją zwalniania w osi X
• pokrętła z regulowaną dokładną skalą 0,04 / 0,02 mm
• Korpus konika do toczenia stożków ± 10 mm regulowany
• Korpus konika i koło ręczne z regulowaną dokładną skalą
• Korba konika do zmiany pozycji
• Korpus konika z dwoma regulowanymi przełożeniami 1/4 lub 1/1 obrotu
• LED lampa maszynowa
• Szybki posuw - przycisk i dźwignia wyboru do aktywacji szybkiego posuwu w kierunku wzdłużnym i poprzecznym dla jeszcze bardziej wydajnej pracy. Nie wyłącza całej maszyny przy wciąganiu do wyłącznika krańcowego
• Bezpieczny wyłącznik krańcowy z zestykami z wymuszonym rozwarciem
• Elektryczny hamulec silnikowy z szybkim zatrzymaniem awaryjnym - w normalnym trybie pracy szybkie zatrzymanie bez kółek

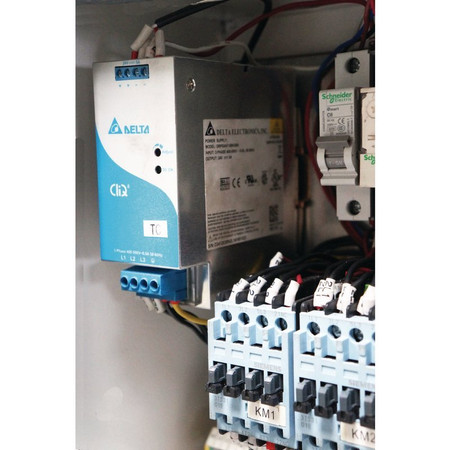

• Elektryka z komponentami Siemens
• Łańcuch energetyczny do łagodnego prowadzenia przewodów i węży
• Stalowy uchwyt szybkiej wymiany SWH 9- D
• 1 uchwyt stalowy 41 x 180 typ D dla dłuta czworokątnego 32 mm

WYMIARY I WAGI:

• Długość: 5287mm
• Szerokość/głębokość: 1525mm
• Wysokość: 1925mm
• Waga: 3820kg
• Udźwig: 1,4t

OBSZARY PRACY:

• Wysokość środka: 400mm
• Najwyższy poziom: 3050mm
• Przechylanie się nad łożem maszyny: 800mm
• Średnica huśtawki w moście łóżka: 1035mm
• Przechylanie się nad ślizgiem poprzecznym: 570mm
• długość zawracania w moście łóżkowym: 250mm
• Szerokość łóżka: 400mm

ZAKRES PRĘDKOŚCI:

• Liczba zakresów prędkości: 16
• Zakres prędkości: 25 – 1600min¯¹

SZYBKIE TEMPO PRZESUWANIA:

• Szybka prędkość przesuwu: 3800mm/min
• Objaśnienie szybkiego przemieszczania się: maks. 5 min (30 min przerwy)

DANE ELEKTRYCZNE:

• Moc silnika napędowego: 11kW
• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz

SYSTEM ŚRODKÓW CHŁODZĄCO-SMARUJĄCYCH:

• System chłodziwa Moc pompy chłodziwa: 150W

WRZECIONO:

• Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 8
• Otwór wrzeciona/ przejście wrzeciona Średnica: 105mm
• Stożek wrzeciona: MT 7mm
• Uchwyt stalowy Wysokość montażu maks.: 32mm

TAILSTOCK:

• Mocowanie na koncie tylnym: MT 5
• suw dudki konikowej: 235mm
• Średnica dudki ogonowej: 90mm

POCHYLENIA:

• Metryka nachylenia: 0,45 – 120mm/U
• Liczba boisk Metryczna: 54
• Skok calowy: 80 – 7/16Gg/1"
• Liczba boisk Cale: 60
• Skok Diametralny Skok: 7/8 – 160
• Liczba podziałek Podziałka śr.: 42
• Skok modułu gwintu: 0,25 – 60mm/U
• Liczba skoków Gwint modułu: 46

ŚCIEŻKA POPRZECZNA:

• Przesuw górnej zasuwy: 230mm
• Przesunięcie wózka krzyżowego: 368mm
• Przesuwanie się zjeżdżalni łóżka: 2900mm

POSUW:

• Zakres posuwu wzdłużnego: 0,044 – 1,48mm/U
• Liczba posuwów wzdłużnych: 25
• Zakres posuwu planarny: 0,022 – 0,74mm/U
• Liczba planów żywieniowych: 25

PODŁĄCZENIE ELEKTRYCZNE:

• Całkowite podłączone obciążenie: 12kW
