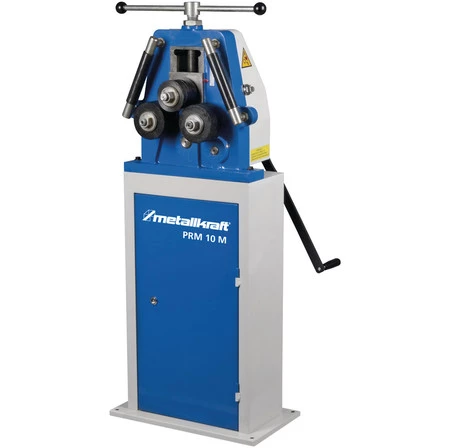

Giętarka Do Pierścieni PRM 10M Metallkraft 3780010

• Do gięcia na okrągło materiałów kwadratowych
• Stabilna konstrukcja, mocowanie do podłoża
• Napęd dwóch dolnych walców za pomocą korby ręcznej
• Walce hartowane i szlifowane
• Wałki stalowe, hartowane i szlifowane
• Dostawa przez górny wał

DANE TECHNICZNE:

• Górna część średnicy wału: 30mm
• Dolna średnica wału: 30mm
• Górna część średnicy rolki: 98mm
• Mniejsza średnica wału: 118mm
• Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [1]: 20mm
• Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]: 500mm
• Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [2]: 10mm
• Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]: 160mm
• Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [1] [1]: 50 x 10mm
• Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]: 400mm
• Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [2] [2]: 40 x 5mm
• Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]: 160mm
• Płaski materiał, oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [1] [1]: 30 x 10mm
• Płaski materiał ciężka oś min. średnica gięcia (granica plastyczności 24 kg/mm²) [1] [2]: 500mm
• Płaski materiał oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [2] [2]: 20 x 5mm
• Płaski materiał, oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]: 190mm
• Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [1]: 35 x 4,5mm
• Wstęga profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1]: 600mm
• Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [2]: 30 x 4mm
• środnik o profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]: 400mm
• Objaśnienie do paska o przekroju teowym powyżej: Mogą być wymagane dodatkowe podkładki dystansowe
• Zewnętrzne wymiary środnika profilu T (granica plastyczności 24 kg/mm²) [1] [1]: 35 x 4,5mm
• środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1] [2]: 600mm
• T-kształtny środnik na zewnątrz Wymiary (granica plastyczności 24 kg/mm²) [2]: 30 x 4mm
• środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]: 400mm
• T-kształtne środniki wewnątrz Wymiary (granica plastyczności 24 kg/mm²) [1]: 35 x 4,5mm
• środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1]: 600mm
• Wewnątrz środnika profilu T Wymiary (granica plastyczności 24 kg/mm²) [2]: 30 x 4mm
• środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2]: 400mm
• Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1]: U40x20mm
• Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]: 700mm
• Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2]: U30mm
• Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]: 500mm
• Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1]: U40x20mm
• Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1]: 700mm
• Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2]: U30mm
• Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2]: 500mm
• Objaśnienie parametrów gięcia Typ profilu Norma: Dane dotyczące wydajności odnoszą się do materiału o maksymalnej granicy plastyczności 24 kg / mm². Siła gięcia przy VA: współczynnik 0,7
