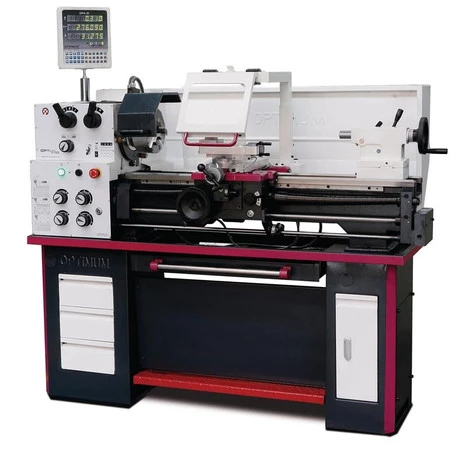

Optiturn Tokarka TH 3309D 400V Optimum 3402040

Kompletnie wyposażona tokarka ze śrubą pociągową, wałkiem pociągowym oraz cyfrowym wskaźnikiem położenia DPA 21

• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
• Indukcyjnie hartowane i szlifowane prowadnice łoża
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Wyłącznik ochronny silnika
• Układ elektryczny DC 24 V
• Zamykany włącznik główny
• Przełącznik prawo-lewo na saniach wzdłużnych
• Osłona śruby pociągowej
• Podstawa maszyny z szufladą na narzędzia z prawej strony
• Wyciągana wanna na wióry na szynach prowadzących
• Pokrętła z funkcją automatycznego wyłączania
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym
• Cyfrowy wskaźnik położenia DPA 21
• Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Wyświetlanie położenia w 3 osiach
• Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
• Przejrzyście skonfigurowana klawiatura
• Liniały pomiarowe

DANE MASZYNY:

• Napięcie elektryczne 400 V / 3 Ph ~50 Hz
• Wrzeciono
• Moc silnika napędowego 1,5 KW
• Stożek wrzeciona MK 5
• Końcówka wrzeciona (mocowanie uchwytu) DIN ISO 702-2 Nr. 4
• Przelot wrzeciona 38 mm
• Maks. przekrój mocowania narzędzia w cztero-
• gniazdowym imaku nożowym
• 16 x 16 mm
• Zakresy robocze
• Wysokość kłów 165 mm
• Rozstaw w kłach 830 mm
• Maks. średnica toczenia nad łożem 330 mm
• Maks. średnica toczenia nad saniami poprzecznymi 196 mm
• Maks. średnica toczenia po wyjęciu mostka 448 mm
• Długość toczenia w wybraniu mostka 170 mm
• Zakres prędkości obrotowej
• Prędkość obrotowa wrzeciona 70 – 2.000 min-1
• Liczba stopni 8 stopni
• Maksymalne przesuwy
• Przesuw sań górnych / suportu poprzecznego 98 mm / 164 mm
• Zakresy posuwów oraz gwintów
• Posuwy wzdłużne 0.052 – 1.392 mm/obr (32 posuwy)
• Posuwy poprzeczne 0.014 – 0.38 mm/obr (32 posuwy)
• Gwinty metryczne 0,4 – 7 mm (26 skoków)
• Gwinty calowe 56 – 4 Gg/cal (34 skoki)
• Konik
• Mocowanie w tulei konika MK 3
• Średnica / wysuw tulei konika Ø 32 mm / 110 mm
• Wymiary
• Długość x szerokość x wysokość 1.685 x 745 x 1.590
• Ciężar netto 430 kg

WYPOSAŻENIE STANDARDOWE:

• Podtrzymka stała, zakres Ø 19 – 70 mm
• Podtrzymka ruchoma, zakres Ø 16 – 50 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK3/MK5
• Dwa stałe kły centrujące MK3
• Czterogniazdowy imak nożowy – stalowy
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

AKCESORIA OPCJONALNE:

• Uchwyt trójszczękowy OPTIMUM Ø 160 mm nr 4, samocentrujący 3442761
• Uchwyt trójszczękowy OPTIMUM Ø 200 mm nr 4, samocentrujący 3442762
• Uchwyt czteroszczękowy OPTIMUM Ø 160 mm nr 4, samocentrujący 3442840
• Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 4, samocentrujący 3442843
• Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 4 z niezależnym nastawem szczęk 3442879
• Uchwyt trójszczękowy BISON Ø 160 mm nr 4, samocentrujący 3450305
• Uchwyt trójszczękowy BISON Ø 200 mm nr 4, samocentrujący 3450310
• Uchwyt czteroszczękowy BISON Ø 160 mm nr 4, samocentrujący 3450355
• Uchwyt czteroszczękowy BISON Ø 200 mm nr 4, samocentrujący 3450360
• Imak stalowy szybkozmienny SWH 3-E 3384303
• Montaż fabryczny SWH 3-E 9000400
• Uchwyt zaciskowy 5C 3441554
• Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17 kg 3441509
• Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ 3441216
• Zestaw noży tokarskich 16 mm, 5-częściowy 3441610
• Stopa maszynowa – wibroizolator SE2 (potrzebnych jest 6 sztuk) 3381016
