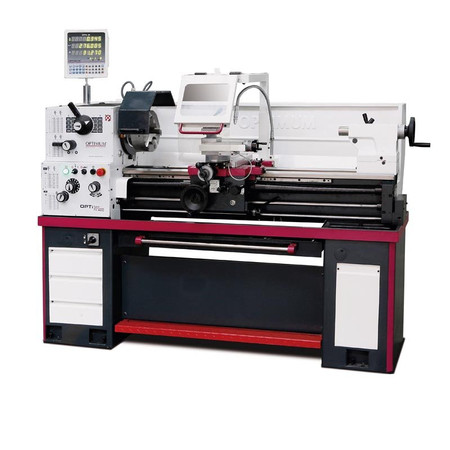

Tokarka Do Metalu 2,4kW TH 4010 Optimum 3402070

• Hartowana i szlifowana prowadnica osi Z
• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 5
• Precyzyjnie wykonane sanki
• Pokrętła z regulowaną dokładną skalą 0,04 / 0,02 mm
• Poczwórny uchwyt narzędziowy
• Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
• Zakres regulacji górnego suportu ± 90°
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Wrzeciono główne pracujące w kąpieli olejowej
• Koła zębate gładkie, hartowane i szlifowane
• Przekładnie i wały hartowane i szlifowane, pracujące w kąpieli olejowej w łożyskach precyzyjnych
• Koła ręczne odsprzężone i przetestowane zgodnie z EN 23125
• Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z EN 23125
• Przełącznik z obliczeniem cyklu życia, przetestowany zgodnie z normą EN ISO 13849
• Przełącznik elektryczny DC 24 Volt
• Blokowany wyłącznik główny
• Przełączany prawy / lewy obrót na sankach łoża
• Koła ręczne bezpieczeństwa z funkcją zwalniania w osi X i Z
• Koła tylne do toczenia stożków ± 10 mm regulowane
• Koła tylne i koło ręczne z regulowaną dokładną skalą 0,025 mm
• Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej
• Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
• Wyciągany pojemnik na wióry z szynami prowadzącymi
• Zatrzymanie awaryjne ze sterowaniem nożnym
• Podstawa maszyny z 3 panelami (bez przedziałów)
• System chłodzenia
• Lampa maszynowa LED w zabezpieczeniu przed wiórami

DANE TECHNICZNE:

• Długość: 1920mm
• Szerokość/głębokość: 740mm
• Wysokość: 1222mm
• Waga: 735kg
• Wysokość środka: 205mm
• Najwyższy poziom: 1000mm
• Przechylanie się nad łożem maszyny: 410mm
• Przechylanie się nad ślizgiem poprzecznym: 255mm
• Szerokość łóżka: 206mm
• Liczba zakresów prędkości: 16
• Zakres prędkości: 45 – 1800min¯¹
• Moc silnika napędowego: 1,5kW
• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 5
• Otwór wrzeciona/ przejście wrzeciona Średnica: 52mm
• Uchwyt stalowy Wysokość montażu maks: 20mm
• Stożek wrzeciona: MT 6
• Mocowanie na koncie tylnym: MT 3
• suw dudki konikowej: 130mm
• Średnica dudki ogonowej: 45mm
• Metryka nachylenia: 0,4 – 7mm/U
• Liczba boisk Metryczna: 42
• Skok calowy: 70 – 4Gg/1"
• Liczba boisk Cale: 42
• Przesuw górnej zasuwy: 100mm
• Przesunięcie wózka krzyżowego: 195mm
• Przesuwanie się zjeżdżalni łóżka: 750mm
• Zakres posuwu wzdłużnego: 0,043 – 0,653mm/U
• Liczba posuwów wzdłużnych: 48
• Zakres posuwu planarny: 0,015 – 0,206mm/U
• Liczba planów żywieniowych: 48
• Uchwyt narzędziowy Wielkość uchwytu: 16mm

WYPOSAŻENIE STANDARDOWE:

• Podtrzymka stała, zakres Ø 5 – 85 mm
• Podtrzymka ruchoma, zakres Ø 5 – 65 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK3/MK5
• Dwa stałe kły centrujące MK3
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze
• Czterogniazdowy imak nożowy – stalowy

AKCESORIA OPCJONALNE:

• Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5, samocentrujący 3442845
• Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5 z niezależnym nastawem szczęk 3442880
• Uchwyt trójszczękowy BISON Ø 200 mm nr 5, samocentujący 3450315
• Uchwyt czteroszczękowy BISON Ø 200 mm nr 5, samocentujący 3450365
• Imak stalowy szybkozmienny SWH 3-E 3384303
• Montaż fabryczny SWH 3-E 9000400
• Uchwyt zaciskowy 5C 3441555
• Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17-częściowy 3441509
• Zestaw noży tokarskich 16 mm, 11-częściowy 3441508
• Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ 3441216
• Zestaw noży tokarskich 16 mm, 5-częściowy 3441610
