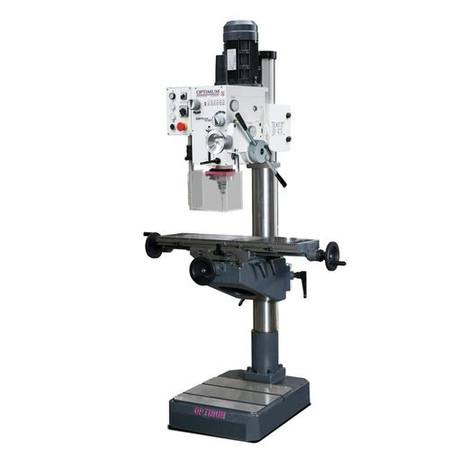

Wiertarka z przekładnią filarową i stołem poprzecznym Optimum OPTIdrill DH 40CTP 034352

Opis produktu:

• Ciężka, solidna wersja obsady

• Płynna bieg z powodu uziemiających kół zębatych działających w kąpieli olejowej

• Duży zakres prędkości od 95 do 3.200 min-1

• Dwustopniowy przemysłowy silnik elektryczny o jakości

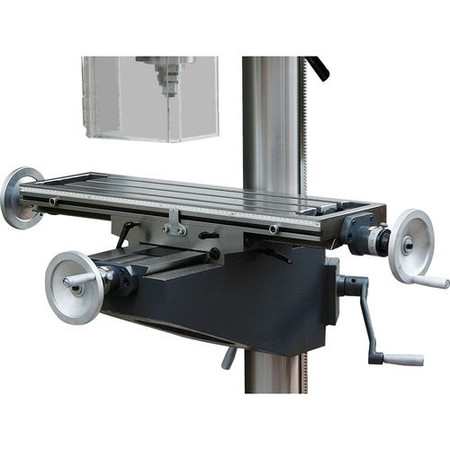

• Duży wymiar, solidny stół krzyżowy, precyzyjnie obrobiony na powierzchni, regulowany za pomocą 3 kółek ręcznych, ze zintegrowaną podłużną skalą wymiarową

• Regulowane ograniczniki na stole krzyżowym

• Wysokość głowicy przekładni i stołu można regulować

• Prowadnice stołu można precyzyjnie regulować za pomocą regulowanych pasków klinowych

• Masywna, precyzyjnie obrabiana powierzchniowo płyta bazowa; może być używana jako powierzchnia robocza dla szczególnie wysokich przedmiotów obrabianych poprzez odchylanie stołu krzyżowego

• Obrót w prawo/w lewo

• Ogranicznik głębokości wiertła

• Funkcja cięcia gwintów

• Automatyczne podawanie pióra

Zakres dostawy:

• Uchwytnik wiertarski z pierścieniem zębatym 1 - 13 mm / B 18

• Nakrętki z łodem T

• Rękaw redukcyjny MK 4 - MK 3

• Trzpienie trzpienia MK 4 / B16

• Narzędzie operacyjne

Dane techniczne:

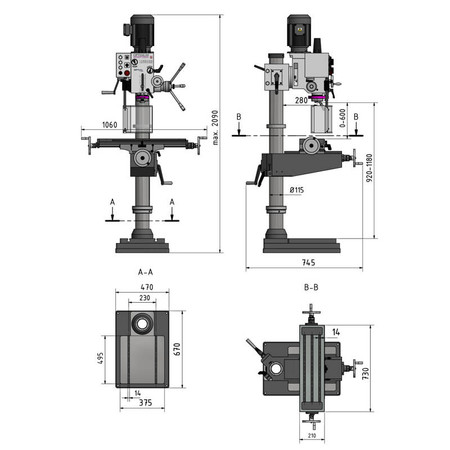

Wymiary i wagi:

• Średnica kolumny: 115 milimetrów

• Długość ok.: 1060 mm

• Szerokość/głębokość ok.: 745 milimetrów

• Wysokość ok.: 2090 mm

• Waga ok.: 370 kg

• Wydajność wiercenia:

• Stal wydajności wiercenia (S235JR): 32 mm

• Stal o ciągłej wydajności wiercenia (S235JR): 25 milimetrów

• Stal gwintowana (S235JR): M 16

• Maksymalny rozmiar frezu wałowego: 25 milimetrów

• Maksymalny rozmiar głowicy czujnika: 76 mm

• Stół wiertniczy:

• Długość obszaru roboczego: 730 mm

• Szerokość obszaru roboczego: 210 milimetrów

• Rozmiar rowka T: 14 mm

• Numer rowka T: 3

• Rozstaw rowka T: 63 mm

• Nośność: 50 kg

• Maks. odległość wrzeciona - stół wiertniczy: 600 mm

• Dane elektryczne:

• Moc silnika napędowego: 1,1 / 1,5 kW

• Napięcie zasilania: 400 V

• Częstotliwość sieciowa: 50 Hz

• Baza maszyny:

• Maksymalna odległość wrzeciona - podstawa maszyny: 1180 milimetrów

• Długość obszaru roboczego: 495 mm

• Szerokość obszaru roboczego: 375 mm

• Rozmiar rowka T podstawy maszyny: 14 mm

• Numer rowka T podstawy maszyny: 2

• Rozstaw rowka T-rowek podstawy maszyny: 230 milimetrów

• Długość: 495 mm

• Szerokość: 375 mm

• Zakres prędkości:

• Zakres prędkości: 95 3200 min¯¹

• Liczba biegów: 2 x 6 kroków

• Wrzeciono:

• Uderzenie Quilla: 120 mm

• Średnica quilla: 75 milimetrów

• Chuck wrzecionowy: MT4

• Zasięg: 280 mm

• Obrót głowicy wiertniczej: 360 °

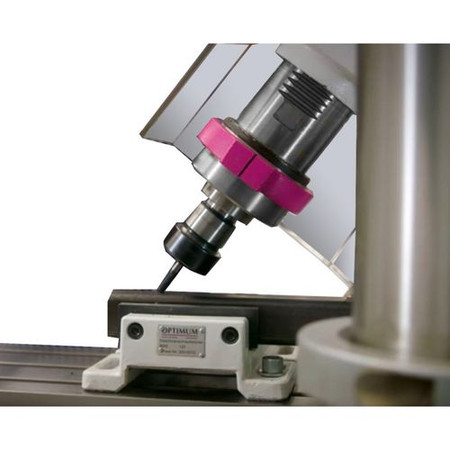

• Kąt głowicy wiercenia: 45°

• Karma dla quill: automatyczny

• Prędkość podawania Quill: 0,1 / 0,18 / 0,26 mm/obr

• Regulacja wysokości: 260 milimetrów

• Podróż:

• Przesuw głowicy wiertniczej (poziomy): 480 mm

• Instrukcja obsługi osi Y: 180 milimetrów

• Skok podnoszenia wysięgnika (pionowy): 560 milimetrów
