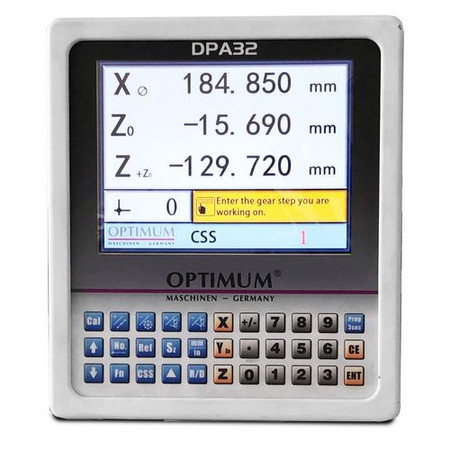

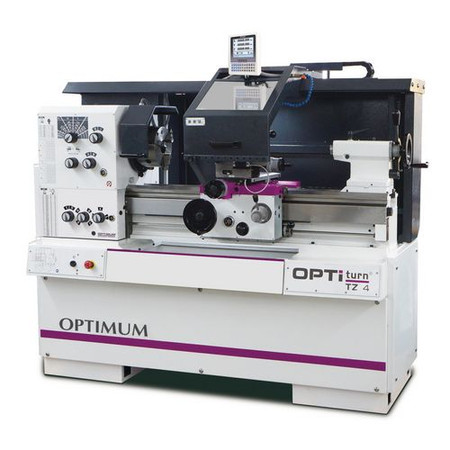

Tokarka centrująca Optimum OPTIturn TZ 4 DPA 32-3 3432242

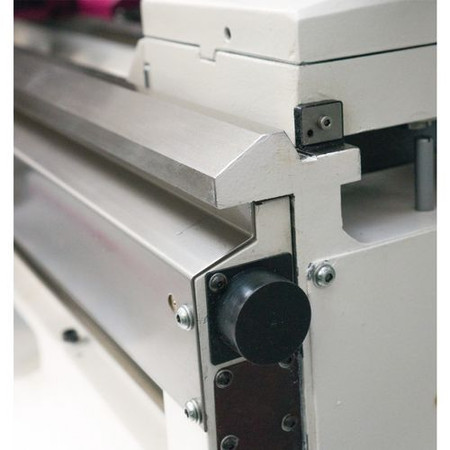

• Utwardzona i uziemiona prowadnica osi Z

• Przełącznik ochrony silnika

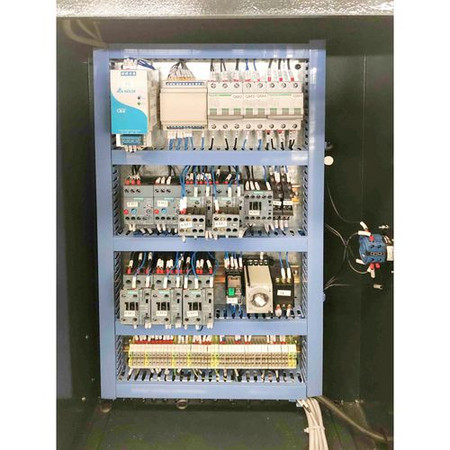

• Szafa rozdzielcza z zasilaczem 24 V DC

• Częściowa obudowa z dużą osłoną wiórów w zestawie

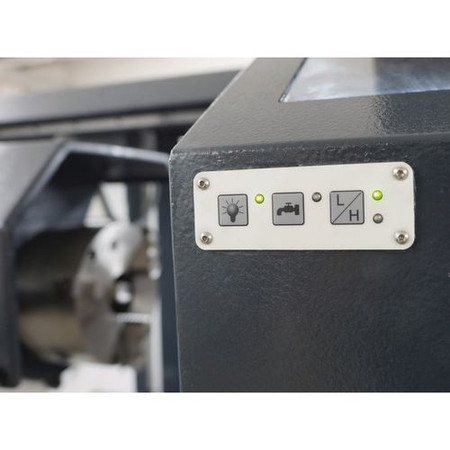

• Osłona wiórów ze zintegrowanym wskaźnikiem położenia, wężem płynu chłodzącego i dodatkowym panelem sterowania

• Dwukanałowa elektronika bezpieczeństwa

• Wrzeciono ślizgowe czołowe i górne jest hartowane i szlifowane i można je regulować za pomocą dzielonej nakrętki wrzeciona

• Ołów i pokrywa wrzeciona zasilającego

• Precyzyjna gradurowana seria posuw i gwintów

• Łańcuch energetyczny dla delikatnego prowadzenia kabli i węży

• Standardowe koła zębate do skoków gwintów metrycznych i gwintów modułowych są zamontowane w maszynie. Zmień biegi dla gwintów calowych i D.P dostępne opcjonalnie

• Przełącznik z obliczeniami cyklu życia przetestowanymi zgodnie z normą EN ISO 13849

• Odsprzęgnięte koła ręczne przetestowane zgodnie z normą EN 23125

• Bezpieczne kółka ręczne z funkcją rozłączania w osiach X i Z

• Tacę na chipy można wyciągnąć do przodu

• Urządzenie chłodzące

• Uchwyt stalowy do szybkiej wymiany SWH 5-B

• Stalowy uchwyt 25 x 120 typ D do kwadratowego dłuta 20 mm

• Lampa maszynowa LED do pełnego oświetlenia obszaru roboczego

Zakres dostawy:

• Stałe przejście ramki Ø 10 - 130 mm

• Przejście ramki biegni Ø 10 - 100 mm

• Tuleja redukujna MK3 i MK6

• Stały punkt centrowania MK3

• Szybkowymiana stalowa uchwytka 5-B

• Uchwyt stalowy 25 x 120 typ D do kwadratowych dłut

• Zmień zestaw kół dla gwintu metrycznego

• Początkowe napełnianie maszyny wysokiej jakości olejem

• narzędzie operacyjne

• Zintegrowane urządzenie chłodzące

Dane techniczne:

• System smarowania chłodzącego:

• Wydajność pompy płynu chłodzącego: 0,125 kW

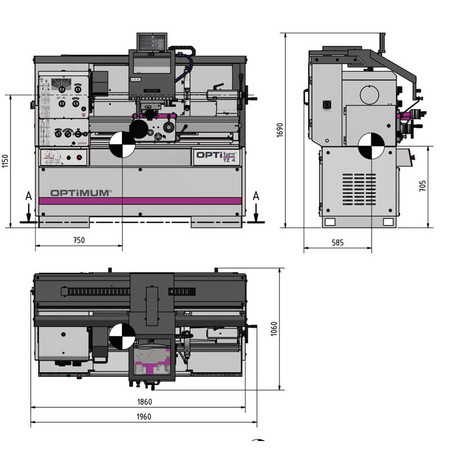

• Wymiary i wagi:

• Długość ok.: 1960 mm

• Szerokość/głębokość ok.: 1060 mm

• Wysokość ok.: 1690 mm

• Waga ok.: 1250 kilogramów

• Dane elektryczne:

• Moc silnika napędowego: 3 / 4,5 kW

• Całkowita wartość znamionowa: 6 kW

• Napięcie zasilania: 400 V

• Częstotliwość sieciowa: 50 Hz

• Karmienie:

• Zakres karmienia wzdłużnego: 0,0263 – 1,8416 mm/obr

• Liczba podłużnych pasz: 48

• Płaski zakres posuwu: 0,0133 – 0,9321 mm/obr

• Liczba płaskich kanałów: 48

• Boiska:

• Skok metryczny: 0,2 – 14 mm/obr

• Liczba wysokości metrycznych: 26

• Imperialna smoła: 80 – 1 Gg/1"

• Liczba stanowisk cesarskich: 42

• Skok średnicowy: 3 – 200 Gg/π

• Liczba podziałek diametralnych: 33

• Modułowy skok gwintu: 0,1 – 7 mm/obr

• Liczba modułowych skoków gwintów: 44

• Zakres prędkości:

• Liczba biegów: 16

• Zakres prędkości: 45 - 1800 min¯¹

• Wrzeciono:

• Chuck wrzecionowy: DIN ISO 702-1 Nr. 5 Formularz A2

• Średnica otworu/przelotu pręta wrzeciona: 52 mm

• Średnica przejścia uchwytu: 52 mm

• Stosek wrzeciona: MT6

• Korek:

• Chuck: MK 3

• Uderzenie Quilla: 110 mm

• Średnica quilla: 50 milimetrów

• Podróż:

• Górna zjeżdżalnia podróżna: 112 milimetrów

• Zjeżdżalnia poprzejowa podróżna: 212 mm

• Siodło do wózka podróżnego: 800 mm

• Obszary robocze:

• Maks. Wysokość: 200 mm

• Maks. Szerokość: 800 mm

• Średnica wahadłu nad łożem maszyny: 400 mm

• Średnica huśtawki nad suwakiem strugania: 245 milimetrów

• Szerokość łóżka: 260 milimetrów
