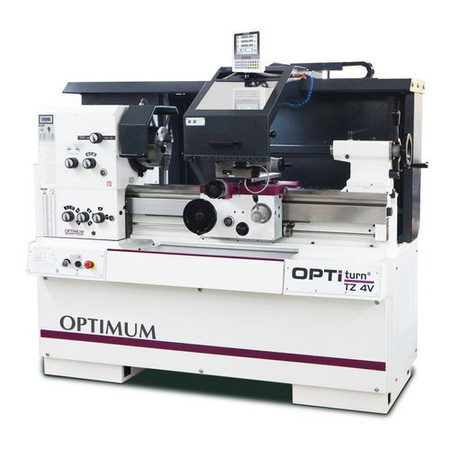

Tokarka centrująca Optimum OPTIturn TZ 4V DPA 32-3 3432247

Tokarka centrująca Optimum OPTIturn TZ 4V DPA 32-3 3432247

Opis produktu:

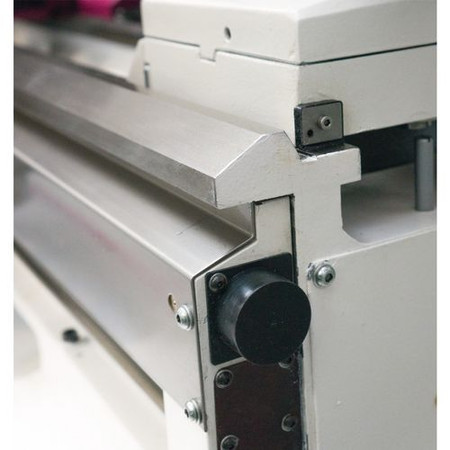

• Utwardzona i uziemiona prowadnica osi Z

• Przełącznik ochrony silnika

• Szafa sterownicza z zasilaniem 24 V DC

• Częściowa obudowa z dołączoną, wielkowymiarową osłoną wiórów

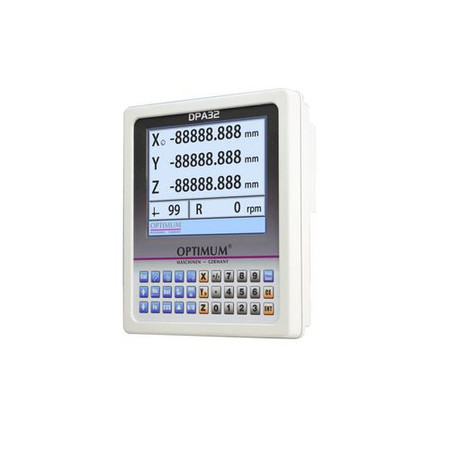

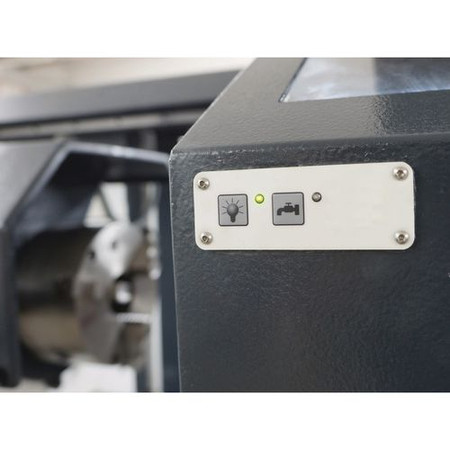

• Osłona wiórów ze zintegrowanym wskaźnikiem położenia, wężem płynu chłodzącego i dodatkowym panelem sterowania

• Dwukanałowa elektronika bezpieczeństwa

• Bezpieczne kółka ręczne z funkcją odłączania w osi X i Z

• Wrzeciono czołowe i górne jest hartowane, szlifowane i regulowane za pomocą dzielonej nakrętki wrzeciona

• Ołów i osłona wrzeciona trakcyjnego

• Drobno stopniowany zakres podawania i gwintowania

• Łańcuch energetyczny do delikatnego prowadzenia kabli i węży

• Standardowe koła zębate do skoków gwintów metrycznych i gwintów modułowych są zamontowane w maszynie. Zmień biegi dla gwintów calowych i D.P dostępne opcjonalnie

• Przełączniki z obliczeniami cyklu życia przetestowane zgodnie z normą EN ISO 13849

• Odsprzęgnięte koła ręczne testowane zgodnie z normą EN 23125

• Skrócenie czasu zwalniania wrzeciona głównego przez regenerację energii

• Tacę na chipy można wyciągnąć do przodu

• Urządzenie chłodzące

• Uchwyt stalowy do szybkiej wymiany SWH 5-B

• Stalowy uchwyt 25 x 120 typ D do kwadratowego dłuta 20 mm

• Lampa maszynowa LED do pełnego oświetlenia obszaru roboczego

• Stała tnąca VSC

Zakres dostawy:

• Stałe stałe przejście spoczynkowe Ø 10 - Ø 130 mm

• Ruchome stabilne przejście spoczynku Ø 10 - Ø 100 mm

• Adapter MK6-MK3

• Nieruchoma końcówka centrująca MK3

• Nieruchomy, ale odporny na temperaturę

• Szybkowymiana uchwyt stalowy SWH 5-B

• Stalowy uchwyt 25x120 TypeD do kwadratowego dłuta 20 mm

• Początkowe napełnianie maszyny wysokiej jakości olejem

• Narzędzie operacyjne

• Nie zapomnij o uchwytie tokarskim

Dane techniczne:

• System smarowania chłodzącego:

• Wydajność pompy płynu chłodzącego: 0,125 kW

• Pojemność zbiornika: 20 l

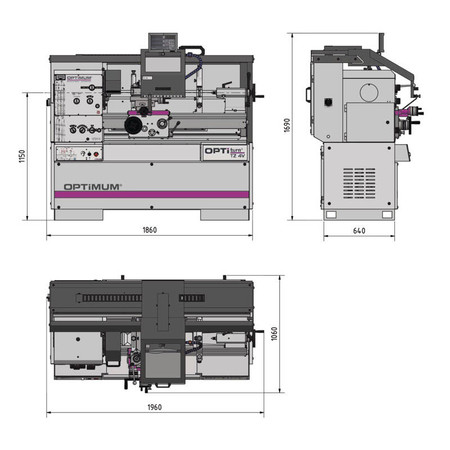

• Wymiary i wagi:

• Długość ok.: 1960 mm

• Szerokość/głębokość ok.: 1060 mm

• Wysokość ok.: 1690 mm

• Waga ok.: 1250 kilogramów

• Dane elektryczne:

• Moc silnika napędowego: 5,5 kW

• Tryb pracy: S6

• Cykl pracy: 60%

• Napięcie zasilania: 400 V

• Częstotliwość sieciowa: 50 Hz

• Karmienie:

• Zakres karmienia wzdłużnego: 0,0263 – 1,8416 mm/obr

• Liczba podłużnych pasz: 48

• Płaski zakres posuwu: 0,0133 – 0,9321 mm/obr

• Liczba płaskich kanałów: 48

• Silnik(y):

• Przekładnie silnika napędowego: 2

• Boiska:

• Skok metryczny: 0,2 – 14 mm/obr

• Liczba wysokości metrycznych: 36

• Imperialna smoła: 80 – 1 Gg/1"

• Liczba stanowisk cesarskich: 42

• Skok średnicowy: 3 – 200 Gg/π

• Liczba podziałek diametralnych: 33

• Modułowy skok gwintu: 0,1 – 7 mm/obr

• Liczba modułowych skoków gwintów: 44

• Zakres prędkości:

• Liczba biegów: 2

• Zakres prędkości: 50 – 3000 min¯¹

• Wrzeciono:

• Chuck wrzecionowy: DIN ISO 702-1 Nr. 5 Formularz A2

• Średnica otworu/przelotu pręta wrzeciona: 52 mm

• Stosek wrzeciona: MT6

• Standardy i certyfikaty:

• Standardowy: DIN EN 55011

• Poziom EMC: C3

• Korek:

• Chuck: MK 3

• Uderzenie Quilla: 110 mm

• Średnica quilla: 50 milimetrów

• Podróż:

• Górna zjeżdżalnia podróżna: 112 milimetrów

• Zjeżdżalnia poprzejowa podróżna: 212 mm

• Siodło do wózka podróżnego: 800 mm

• Obszary robocze:

• Maks. Wysokość: 200 mm

• Maks. Szerokość: 800 mm

• Średnica wahadłu nad łożem maszyny: 400 mm

• Średnica huśtawki nad suwakiem strugania: 245 milimetrów

• Szerokość łóżka: 260 milimetrów
