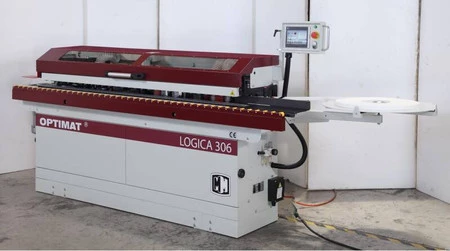

Okleniarka krawędziowa ze wstępnym frezowaniem Optimat LOGICA 306

Opis produktu:

Model LOGICA jest szczególnie odpowiedni dla niedużych zakładów chcących osiągać wysoką jakość obróbki, ale jednocześnie zmagających się z ograniczoną ilością dostępnej powierzchni roboczej.

• Oklejarka ta służy do oklejania na gotowo krawędzi elementów meblowych fornirem i obrzeżami z PCV, ABS itp. Maksymalna grubość obrzeża nie może przekraczać 3 mm.
• Zastosowano 2 głowice diamentowe.
• Naniesienie kleju na krawędź płyty. Regulowaną warstwę kleju topliwego nanosi wałek klejowy zanurzony w podgrzewanym zbiorniku kleju. Zbiornik jest pokryty teflonem i posiada 5 grzałek o łącznej mocy 1300 W.

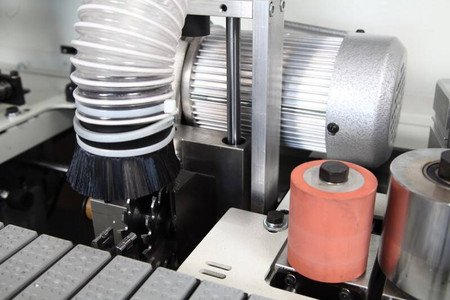

• Przyklejanie obrzeża. Dobre wiązanie pomiędzy obrzeżem, a płytą zapewnia zespół 2 rolek dociskowych z regulacją siły docisku i odpowiednio skonfigurowanych.

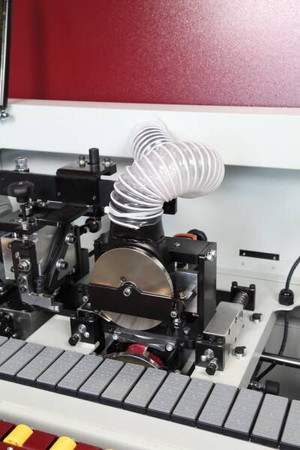

• Obcięcie początku i końca obrzeża na równo z płytą. Operacja ta jest realizowana przez obcinarkę 2-piłkową, która obcina najpierw naddatek przedni, po czym dogania tył formatki i obcina tył.
• Sfrezowanie wzdłużne nadmiarów obrzeża (na równo z płytą). Frezarka liniowa, która posiada frezy o promieniu 2mm, jednocześnie wykonuje zaokrąglenie krawędzi w stopniu zależnym od grubości obrzeża.
• Korekta promienia i usuwanie nadmiaru kleju (cyklina promieniowa). Wygładza zaokrąglenia po frezarce liniowej. Stosowana wyłącznie do obrzeży z PCV. W prosty sposób daje się mechanicznie wyłączyć nie tracąc swoich ustawień.

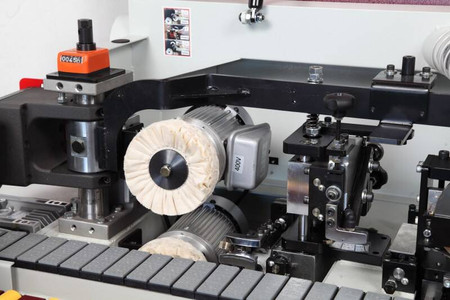

• Polerowanie krawędzi obrzeża po frezowaniu. Polerka posiada górny i dolny silnik z tkaninowymi tarczami polerskimi ( fi120/fi20x20 ) z możliwością pochylenia o ok.10 stopni.
• Prostoliniowe dosyłanie formatek meblowych, kolejno do poszczególnych zespołów obróbczych, zapewnia posuw mechaniczny składający się z mocnego podajnika łańcuchowego i docisku rolkowego. Gumowe rolki i nakładki łańcucha nie powodują zarysowań nawet na delikatnej fakturze oklejanych płyt (np. płyty lakierowane).

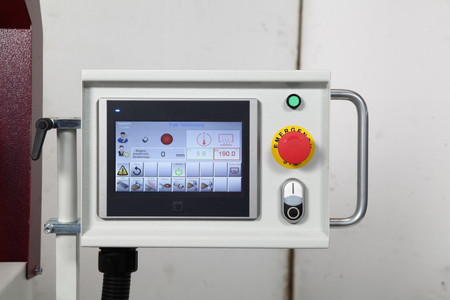

• Maszyna sterowana jest elektronicznym panelem dotykowym.

 Opcja alternatywna, zamiast polerki:

• cyklina płaska

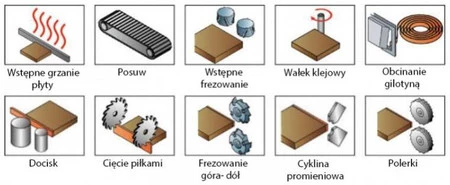

 Pod pojęciem oklejanie na gotowo rozumie się wykonywanie następujących operacji w cyklu automatycznym (wykonanie standardowe):

• odcięcie obrzeża z krążka. Nożyce gilotynowe odcinają odpowiednie odcinki obrzeża z krążka znajdującego się na odwijaku (max fi krążka – 800mm).
• wstępne podgrzewanie krawędzi płyty. Podgrzewana jest prowadnica przednia. System ten pozwala osuszyć zbyt wilgotną krawędź płyty, na którą następnie będzie nałożony klej.

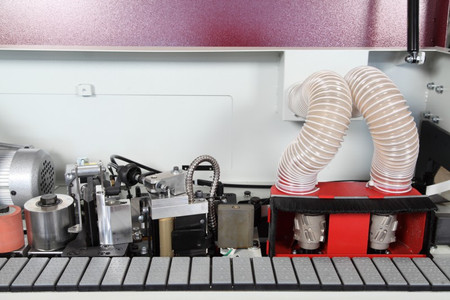

• wyrównanie krawędzi płyty poprzez frezowanie wstępne. Frezowanie wstępne eliminuje wady występujące przy cięciu płyty, takie jak: brak prostopadłości, ślad po podcinaku, „spuchnięte” od wilgoci krawędzie itp.

 Dane techniczne:

• Grubość obrzeża: 0,4 – 3 mm
• Grubość oklejanych płyt: 12 – 45 mm
• Różnica szerokości obrzeża i grubości płyty: max. 4 mm
• Minimalna długość oklejanych płyt: 90 mm
• Minimalna szerokość oklejanych płyt: 90 mm
• Prędkość posuwu mechanicznego: 7 m/min
• Temperatura kleju: 130–250°C
• Pojemność zbiornika: 1,2 l
• Obroty głowic frezarki wstępnej: 9000 obr./min
• Wielkość zbierania frezarki wstępnej: 0 – 2 mm
• Obroty frezów frezarki liniowej: 10.500 obr./min.
• Promień zaokrąglania: R=2mm
• Obroty piłek obcinarki: 8800 obr./min
• Obroty tarcz polerki: 2800 obr./min
• Moc zainstalowana: 6.0 kW
• Ciśnienie sprężonego powietrza: 7 – 8 bar
• Króciec odciągu: min. 3.500 m3/h fi 100 mm
• Poszerzona szerokość: stołu (podtrzymka), 560 mm
• Wysokość robocza stołu: 856 mm
• Wymiary (dł. x szer. x wys.): 3200x1200x1200 mm
• Masa netto: 500 kg
• Kod EAN: 5905701751525
