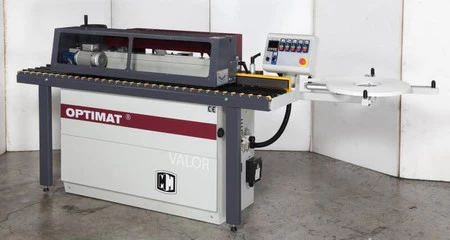

Okleiniarka krawędziowa Optimat Valor

• Model VALOR jest dedykowany do mniejszych zakładów, które nie mogą sobie pozwolić na wielkogabarytowe maszyny, ale jednocześnie zależy im na wysokiej jakości obróbce.

• Oklejarka ta służy do oklejania na gotowo krawędzi elementów meblowych fornirem i obrzeżami z PCV, ABS itp. Maksymalna grubość obrzeża nie może przekraczać 3 mm. Stosowane mogą być doklejki drewniane, których grubość nie może przekraczać 4mm.
• Prostoliniowe dosyłanie formatek meblowych, kolejno do poszczególnych zespołów obróbczych, zapewnia posuw mechaniczny składający się z górnego podajnika pasowego i zespołu rolek w stole. Ramię z podajnikiem pasowym może być odchylane o ponad 90 stopni, umożliwiając swobodny dostęp do narzędzi obróbczych. Pas posuwu i rolki stołu pokryte są niebrudzącą gumą i dlatego też nie powodują zarysowań nawet na delikatnej fakturze oklejanych płyt (np. płyty lakierowane).

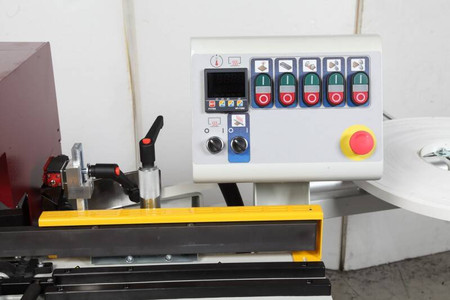

• Maszyna sterowana jest panelem elektronicznym z podświetlanymi przyciskami. Przyciski te umieszczono w 2 rzędach. Przyciski w górnym rzędzie pozwalają na przejście poszczególnych zespołów obróbczych z ustawienia spoczynkowego do roboczego (sterowanie siłownikami pneumatycznymi). Natomiast przyciskami z dolnego rzędu są włączane narzędzia obróbcze tychże zespołów (sterowanie silnikami). Sterowanie nakładarką kleju posiada tryb oszczędzania energii. Wystarczy półgodzinne nie używanie posuwu, a temp. kleju zostanie obniżona do 170 st. C, by wrócić ponownie do roboczej po włączeniu dowolnego silnika maszyny.

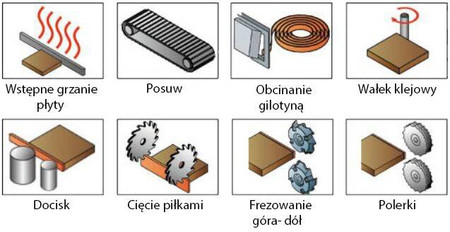

 Pod pojęciem oklejanie na gotowo rozumie się wykonywanie następujących operacji w cyklu automatycznym:

• odcięcie obrzeża z krążka. Nożyce gilotynowe odcinają odpowiednie odcinki obrzeża z krążka znajdującego się na odwijaku (max fi krążka – 800mm) wstępne podgrzewanie krawędzi płyty ( w opcji ). Podgrzewana jest
• prowadnica przednia.
• grzejnikiem o mocy 320W. System ten pozwala osuszyć zbyt wilgotną krawędż płyty, na którą następnie będzie nałożony klej.
• naniesienie kleju na krawędź płyty. Regulowaną warstwę kleju topliwego nanosi wałek klejowy zanurzony w podgrzewanym zbiorniku kleju. Zbiornik jest pokryty teflonem i posiada 5 grzałek o łącznej mocy 1200 W.
• przyklejenia obrzeża. Dobre wiązanie pomiędzy obrzeżem a płytą zapewnia zespół 2 rolek dociskowych z regulacją siły docisku i odpowiednio skonfigurowanych.

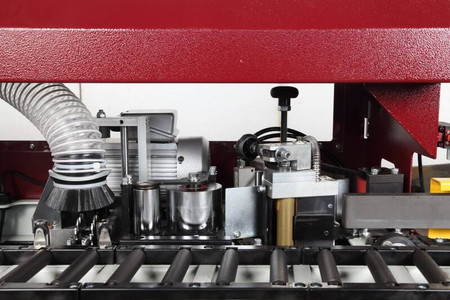

• obcięcie początku i końca obrzeża na równo z płytą. Operacja ta jest realizowana przez obcinarkę 2-piłkową, która obcina najpierw naddatek przedni, poczym dogania tył formatki i obcina tył obrzeża.

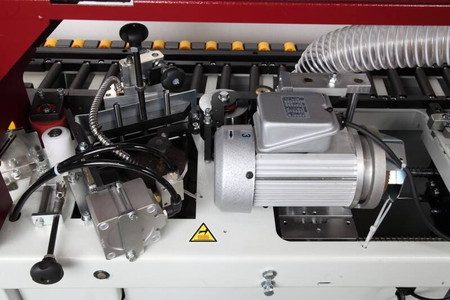

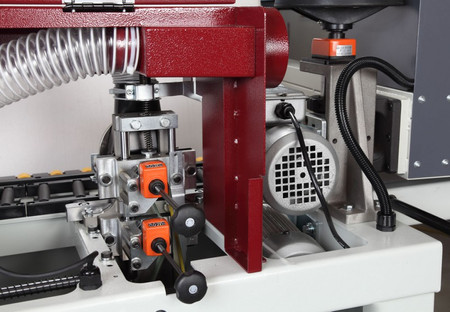

• sfrezowanie wzdłużne nadmiarów obrzeża na równo z płytą. Frezarka liniowa, która posiada frezy o promieniu 2mm, jednocześnie wykonuje zaokrąglenie krawędzi w stopniu zależnym od grubości obrzeża.

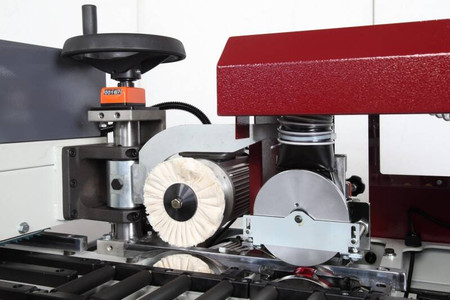

• polerowanie krawędzi obrzeża po frezowaniu. Polerka posiada górny i dolny silnik z tkaninowymi tarczami polerskimi (fi120/fi20x20) z możliwością pochylenia o ok.10 stopni.

 Dane techniczne:

• Grubość doklejki: 0,4 – 3 mm max 4mm
• Grubość oklejanych płyt: 12 – 45 mm
• Różnica szerokości obrzeża i grubości płyty: ≤ 4 mm
• Minimalna długość oklejanych płyt: 170 mm
• Minimalna szerokość oklejanych płyt: 90 mm
• Prędkość posuwu mechanicznego: 5 m/min
• Temperatura kleju: 130–250oC
• Pojemność zbiornika: 1,2 l
• Obroty frezów frezarki liniowej: 10.000 obr./min.
• Promień zaokrąglania: R=2mm
• Obroty piłek obcinarki: 8800 obr./min.
• Obroty tarcz polerki: 2800 obr./min.
• Moc zainstalowana: 3.3 kW
• Ciśnienie sprężonego powietrza: 7 – 8 bar
• Króciec odciągu: min. 1.500 m3/h fi 100 mm
• Poszerzona szerokość. stołu (podtrzymka): 575 mm
• Wysokość robocza stołu: 865 mm
• Wymiary (dł. x szer. x wys.): 2780x1150x1200 mm
• Masa netto: 350 kg
• Kod EAN: 5905701751518
