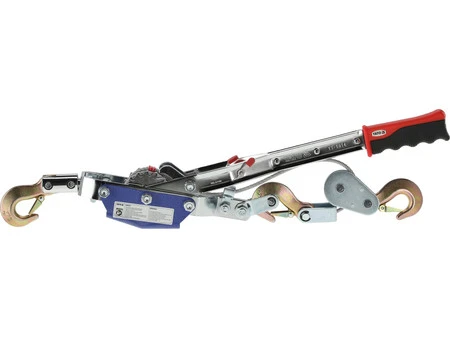

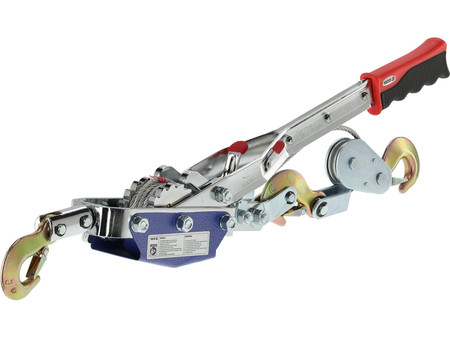

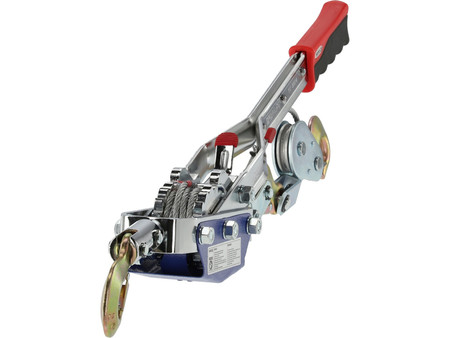

Wyciągarka linowa 1500 DAN 3m Yato YT5914
Wyciągarka linowa 1500 DAN 3m Yato YT5914
Wyciągarka linowa z napędem ręcznym składa się ze stalowego korpusu zawierającego bęben, przekładnie oraz mechanizm zapadkowy o dużym, odpowiednio dobranym przełożeniu. Dźwignia napędzająca służy do poruszania bębna i nawijania stalowej liny. Wyciągarka może przesuwać ładunki o ciężarze do ok. 1530 kg na odległość ok. 3 m. Wyciągarka linowa z napędem ręcznym służy do transportowania ładunków w płaszczyźnie poziomej, np. do przeciągania skrzyń po rampie. Z uwagi na budowę nie wolno jej używać do pionowego podnoszenia ciężarów. Wyciąganie liny: - przyczepić nieruchomy hak do nieruchomej podstawy - przestawić dźwignię blokady ramienia - unieść nieco ramię wyciągarki - przestawić dźwignię blokady bębna - wyciągnąć linę na żądaną długość Przemieszczanie ładunku lub naciąganie liny: - przestawić dźwignię blokady ramienia - poruszać ramieniem aż do osiągnięcia wymaganego naprężenia liny lub przemieszczenia ładunku Zwalnianie naprężenia liny: - przestawić dźwignię blokady ramienia - ramię wyciągarki przestawić w taką pozycję, aby występ dźwigni blokady ramienia zwolnił blokadę bębna; bęben przeskoczy o jeden ząb - powtarzać operację aż do osiągnięcia wymaganego rozprężenia liny
Dane techniczne:
- Maks. siła uciągu: 1500 daN
- Długość liny: 3 m
- Średnica liny: 6 mm
- Przełożenie dźwigni: 15:1
- Symbol: YT-5914
