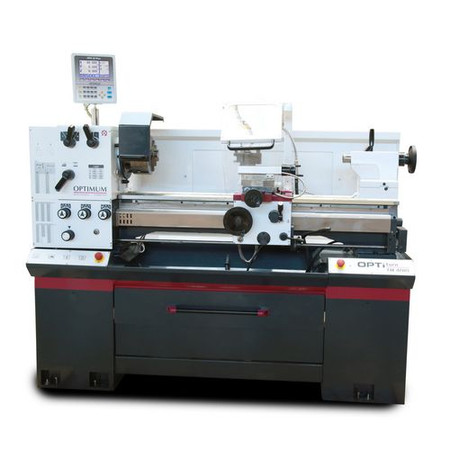

Tokarka Optimum OPTIturn TM 4010D 3403046

• Utwardzona i uziemiona prowadnica osi Z

• Gwarantowana koncentryczność nosa wrzeciona ≤ 0,015 mm

• Uchwyt wrzeciona Camlock DIN ISO 702-2 Nr. 5

• Przełącznik ochrony silnika

• Silnik główny hamowany elektrycznie

• Obrót zgodnie z ruchem wskazówek zegara/przeciwnym do ruchu wskazówek zegara można przełączać na suwaku łóżka

• Dwukanałowa elektronika bezpieczeństwa

• Przełącznik z obliczeniami cyklu życia przetestowanymi zgodnie z normą EN ISO 13849

• Idealnie koncentryczne wrzeciono główne gwarantuje wysoką nośność dzięki zamontowanym precyzyjnym łożyskom stożkowym

• Z urządzeniem bezpieczeństwa zapobiegającym jednoczesnej pracy mechanizmu gwintowania i podawania

• Bezpieczne kółka ręczne z funkcją rozłączania w osiach X i Z

• Wszystkie koła zębate przekładni podającej wykonane ze stali, hartowane i szlifowane, wały na łożyskach igiełkowych Wszystkie elementy są smarowane w kąpieli olejowej

• Prosta obsługa karmienia

• Jedna zmiana pozycji biegu

• Szafa rozdzielcza z systemem sterowania Optimum

• Pompa płynu chłodzącego ze zbiornikiem płynu chłodzącego i wskaźnikiem poziomu. Pojemnik można wyjąć w celu łatwego czyszczenia

• Lampa LED maszyny w obudowie maszyny

• Podstawa maszyny w solidnej konstrukcji stalowej

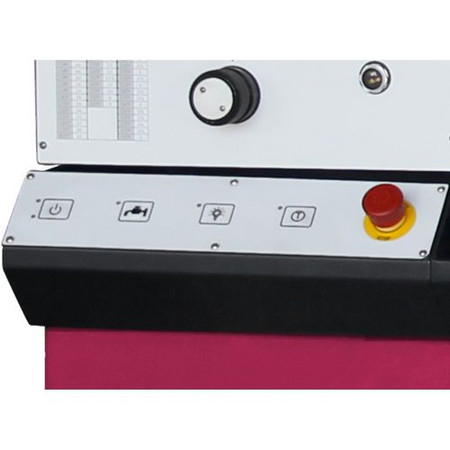

• Wyłącznik zatrzymania awaryjnego po prawej i lewej stronie

• Blokowany przełącznik główny

• Trójszczękowy uchwyt tokarski w zakres dostawy

• SWH w zakres dostawy

Zakres dostawy:

• Trójszczękowy uchwyt tokarski Ø 200 mm, nr. 5

• Uchwyt narzędziowy do szybkiej wymiany 3-E

• Naprawiono stabilność 7 - 102 mm

• Stabilna podróż 10 - 60 mm

• Tuleja redukujna MT 6 - MT 4

• Stałe centrum MT 4

• Maszyna początkowo wypełniona olejem najwyższej jakości

• Narzędzie operacyjne

Dane techniczne:

• System smarowania chłodzącego:

• Wydajność pompy płynu chłodzącego: 100 W

• Wymiary i wagi:

• Długość ok.: 1935 mm

• Szerokość/głębokość ok.: 780 milimetrów

• Wysokość ok.: 1740 mm

• Waga ok.: 767 kg

• Dane elektryczne:

• Moc silnika napędowego: 2,2 kW

• Całkowita wartość znamionowa: 3,0 kW

• Napięcie zasilania: 400 V

• Częstotliwość sieciowa: 50 Hz

• Karmienie:

• Zakres karmienia wzdłużnego: 0,014 – 0,38 mm/obr

• Płaski zakres posuwu: 0,052 – 1,392 mm/obr

• Boiska:

• Skok metryczny: 0,4 – 7 mm/obr

• Liczba wysokości metrycznych: 32

• Imperialna smoła: 56 - 4 Gg/1"

• Liczba stanowisk cesarskich: 31

• Zakres prędkości:

• Liczba biegów: 8

• Zakres prędkości: 70 – 2000 min¯¹

• Wrzeciono:

• Chuck wrzecionowy: Camlock DIN ISO 702-2 Nr 5

• Średnica otworu/przelotu pręta wrzeciona: 52 mm

• Uchwyt narzędziowy: SWH 3-E

• Korek:

• Chuck: MT4

• Uderzenie Quilla: 110 mm

• Średnica quilla: 50 milimetrów

• Mocowanie narzędzi:

• Rozmiar uchwytu narzędziowego: 30 mm

• Podróż:

• Górna zjeżdżalnia podróżna: 98 mm

• Zjeżdżalnia poprzejowa podróżna: 185 milimetrów

• Siodło do wózka podróżnego: 850 milimetrów

• Obszary robocze:

• Maks. Wysokość: 200 mm

• Maks. Szerokość: 1000 mm

• Średnica wahadłu nad łożem maszyny: 400 mm

• Średnica huśtawki nad suwakiem strugania: 250 mm

• Szerokość łóżka: 203 mm

• Wyjaśnienie Średnica wahadłu nad ślizgiem strugania: Należy pamiętać, że podczas instalowania uchwytów lub płyt czołowych tokarki innych firm w celu osiągnięcia określonej technicznie możliwej średnicy toczenia, wymagane są modyfikacje operatora.
