Niwelator laserowy z systemem sterowania maszyn Nivel System NL620 + zestaw

Niwelator laserowy z systemem sterowania maszyn Nivel System NL620 + zestaw

Laser obrotowy Nivel System NL620R DIGITAL to wszechstronny niwelator laserowy, idealny do pracy na otwartych przestrzeniach i wewnątrz budynków. Dzięki czerwonej wiązce lasera zapewnia wszechstronne zastosowanie, w tym przy sterowaniu maszyn budowlanych. Laser obrotowy NL620R DIGITAL wyznacza płaszczyzny poziome, pionowe i pochylone w dwóch osiach, co czyni go niezastąpionym narzędziem w budownictwie. Zasięg 600 m oraz odporność na drgania sprawiają, że niwelator laserowy sprawdza się nawet w trudnych warunkach terenowych. Standardowo wyposażony w czujnik cyfrowy, intuicyjny interfejs i pilot sterowania, laser obrotowy NL620R DIGITAL zapewnia szybkie i wygodne pomiary, podnosząc efektywność prac budowlanych.

• Daleki zasięg działania – praca na otwartej przestrzeni w odległości 600 m (średnica pracy lasera)
• Wydajna niwelacja – cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika)
• Praca z płaszczyzną pochyloną – wiązka lasera może być pochylana w jednym lub dwóch kierunkach w zakresie ±10%, wyznaczanie w terenie spadków odbywa się manualnie i bez konieczności przeliczania wysokości poszczególnych stanowisk
• Laser w każdą stronę – głowica emitująca płaszczyznę laserową w poziomie wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• Szybkie samopoziomowanie – kompensator szybko i dokładnie poziomuje instrument, a funkcja „TILT” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• Jednoosobowa obsługa – do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• Zdalne sterowanie – parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota
• Wydajne zasilanie – akumulator Li-ion (8000mAh), możliwość ładowania w czasie pracy
• Wszystko w pakiecie – niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, tarczka laserowa, kufer transportowy)
• Praca w każdych warunkach – pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej, gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów, sprzęt odporny na działanie kurzu i wody (IP65)

Dane techniczne:

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±0,72 mm/10 m
• Zasięg pracy: 600 m (z czujnikiem) – średnica pracy
• Pochylenie płaszczyzn: ± 10% (oś X, oś Y), manualne
• Zakres samopoziomowania: ±5° (szybkie poziomowanie – elektroniczny sensor)
• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, 100,300,600,800 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Pilot zdalnego sterowania: tak (radiowy, zasięg 100m)
• Zasilanie: Akumulator Li-ion 3.7 V 8000 mAh
• Klasa odporności: IP65
• Zakres temperatury pracy: -10°C do +50°C
• Wymiary: 274 x 173 x 232 mm
• Waga: 2,85 kg

System sterowania maszyn MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokości, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem – bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najprostsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja –  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań – mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu – mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora – transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Rozwiązanie pomiarowe – Nivel System MC-1D

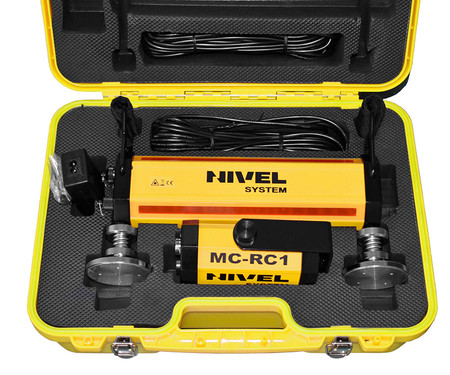

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

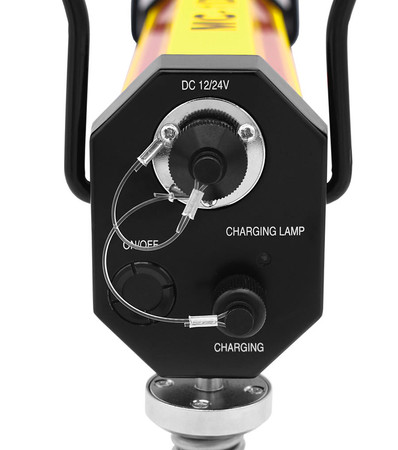

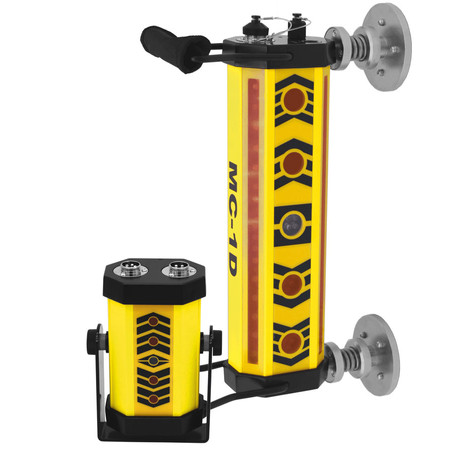

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System MC-1D Clamps współpracuje z niwelatorami laserowymi z czerwoną wiązką, umożliwiając precyzyjne wyznaczanie płaszczyzn ze spadkiem bez konieczności przestawiania lasera. W Nivel System operator może zmieniać ustawienia zdalnie za pomocą pilota.

Zastosowanie:

• Kontrola pracy  maszyn – ładowarki, koparko-ładowarki, koparki, spycharki, równiarki
• Prace ziemne – równanie terenu, wykopy, skarpy
• Prace wod-kan – kontrola głębokości wykopu (także ze spadkiem)

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbioru wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas ładowania: 15 godz.
• Zakres temperatury pracy: -20°C do +50°C
• Klasa odporności: IP54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

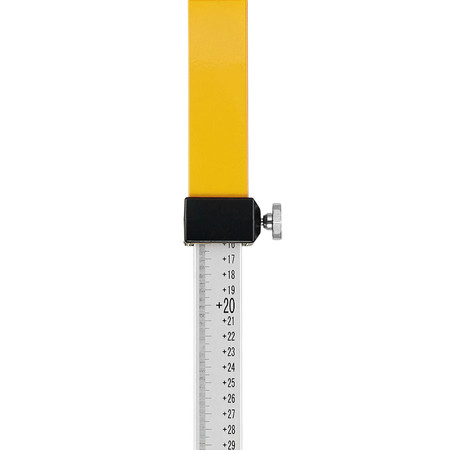

Łata laserowa LS-24 Nivel System – Profesjonalna łata do niwelacji laserowej

Łata laserowa od Nivel System to wytrzymała, precyzyjna łata do niwelacji laserowej, zaprojektowana z myślą o dokładnych pomiarach wysokościowych w budownictwie, geodezji oraz inżynierii lądowej. Wyposażona w milimetrową podziałkę i łatwy w odczycie system pomiarowy, umożliwia precyzyjne ustalanie różnic wysokości przy użyciu niwelatorów laserowych.

Dzięki solidnej konstrukcji oraz wysokiej odporności na warunki atmosferyczne, łata  jest niezawodnym narzędziem na placu budowy, zapewniającym trwałość i bezproblemową obsługę. Praktyczny suwak dla uchwytu czujnika laserowego umożliwia łatwe i szybkie dopasowanie wysokości odczytu, co znacząco przyspiesza pracę.

• Precyzyjna skala milimetrowa – dokładne odczyty wysokościowe
• Teleskopowa konstrukcja – łatwe składanie i transport
• Wysoka odporność na warunki atmosferyczne – niezawodność w każdych warunkach
• Kompatybilność z libellą pudełkową – kontrola pionowości ustawienia
• Pokrowiec transportowy – ochrona przed zabrudzeniami i uszkodzeniami
• Długość 2,4 m – optymalna do prac niwelacyjnych

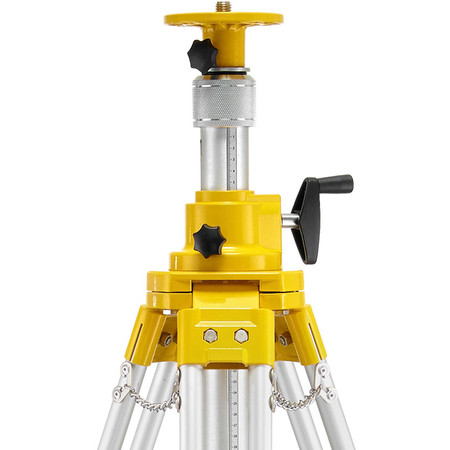

Statyw SJJ32 Nivel System– Profesjonalny Aluminiowy Statyw z Wysięgnikiem

Statyw pomiarowy to jedno z podstawowych akcesoriów w pracy geodety, inżyniera budownictwa czy instalatora. Statyw SJJ32 Nivel System to lekki i stabilny statyw aluminiowy z wysięgnikiem, który doskonale sprawdza się w pracy z niwelatorami optycznymi, laserowymi i teodolitami. Dzięki solidnej konstrukcji i precyzyjnej regulacji wysokości pozwala na dokładne ustawienie instrumentu pomiarowego, co ma kluczowe znaczenie dla uzyskania wiarygodnych wyników.

Wybór odpowiedniego statywu jest kluczowy, ponieważ stanowi podstawę dla dokładnych i stabilnych pomiarów. W zależności od specyfiki pracy można zastosować różne rodzaje statywów. Drewniane statywy najlepiej sprawdzają się w geodezji do pracy z tachimetrami, gdyż charakteryzują się dużą sztywnością. Statywy aluminiowe, takie jak  SJJ32 Nivel System, są natomiast doskonałe do pracy z niwelatorami optycznymi i laserowymi, ponieważ łączą lekkość z dużą wytrzymałością.

• Lekka i wytrzymała konstrukcja – wykonanie z aluminium zapewnia trwałość i wygodę transportu.
• Precyzyjna regulacja wysokości – wysięgnik do 3,2 m umożliwia szeroki zakres zastosowań.
• Szybka blokada nóg – zaciski mimośrodowe pozwalają na błyskawiczne rozstawienie statywu.
• Odporność na warunki atmosferyczne – idealny do pracy na budowie i w terenie.
• Uniwersalność – kompatybilny z niwelatorami optycznymi, laserowymi i teodolitami.

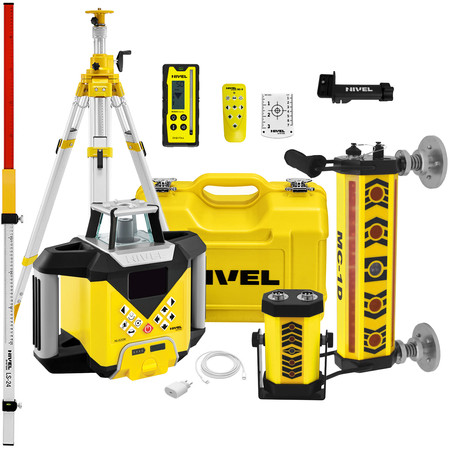

Zawartość zestawu:

• NL620R – laser obrotowy
• RD600 DIGITAL – czujnik laserowy (cyfrowy)
• RC–5 – pilot sterowania
• TR-W – tarczka laserowa
• Aku NL 8000 – akumulator
• CH-CL USB-C – ładowarka USB-C z kablem
• MC-1D – czujnik maszynowy z wbudowanym akumulatorem – 1 szt.
• MC-RC1 – wyświetlacz kabinowy – 1 szt.
• Przewód łączący czujnik z wyświetlaczem kabinowym – 1 szt.
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy) – 1 szt.
• Ładowarka – 1 szt.
• SJJ32 Statyw Aluminiowy
• LS-24 Łata laserowa
• Kufer transportowy
