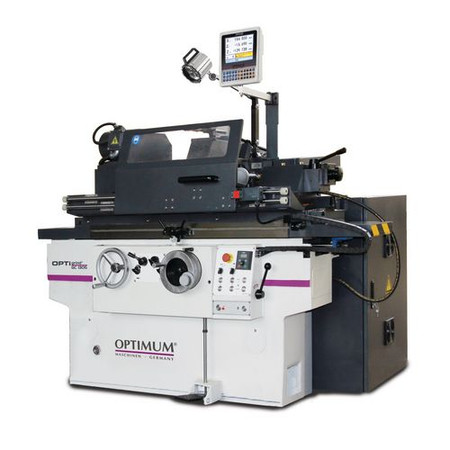

Szlifierka cylindryczna Optimum OPTIgrind GC 1305

Szlifierka cylindryczna Optimum OPTIgrind GC 1305

Opis produktu:

• Ciężkie, jednoczęściowe, mocno żebrowane i szerokie łóżko maszynowe
• Prowadnice hartowane indukcyjnie i szlifowane
• Solidna główka z precyzyjnym, stożkowym wrzecionem głównym łożyska rolkowym zachwyca wyjątkową stabilnością pod obciążeniem
• Bardzo płynna bieżna prędkość wrzeciona
• Wszystkie koła zębate są duże, utwardzone i szlifowane

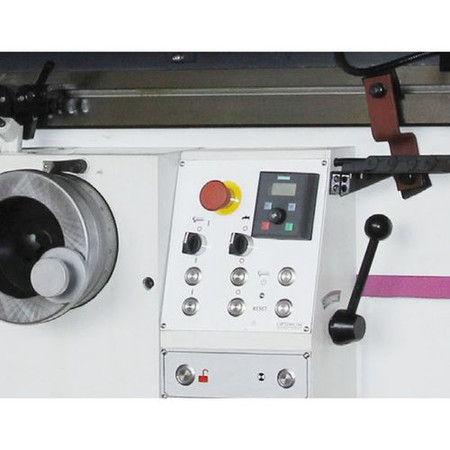

• Sterowanie joystickiem dla kanału X i Z bezpośrednio na podporę
• Ręcznie przesuwana 4-stopniowa skrzynia biegów z przeciwwałem, wysokiej jakości technologia kontroli częstotliwości
• Szybki przesuw dla osi X i Z umożliwia szybkie pozycjonowanie podpory i skraca czas nieproduktywny
• Regulowane sprzęgło przeciążeniowe w skrzynce blokującej chroni mechanizm podawania przed uszkodzeniem i awarią

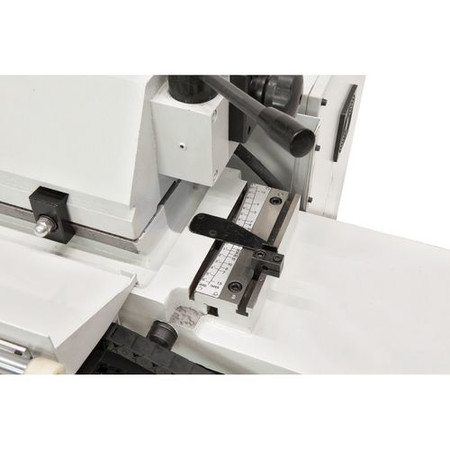

• Stół można przechylać do procesów szlifowania stożkowego - waga umożliwia precyzyjną regulację do pożądanej pozycji
• Głowica wrzeciona przechyla się od 0 do 90° dla operacji szlifowania stożkowego
• Prowadnica podłużna stołu i prowadnica poprzeczna materiału wrzeciona szlifierskiego są wyposażone w prowadnice V i płaskie

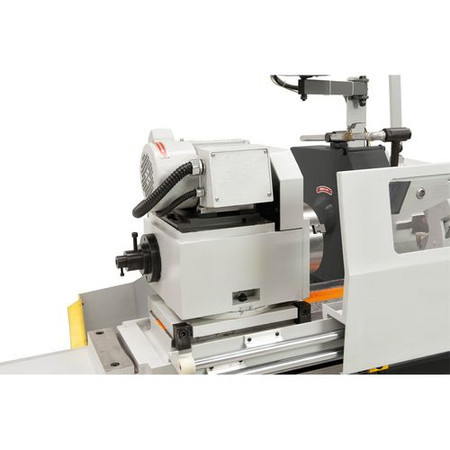

• Wrzeciono szlifierskie ma łożyska po obu stronach i regulowane płaskie kraty
• Obrotowy wał wrzeciona (do 180°) do szlifowania wewnętrznego

Dane techniczne:

• Wysokość końcówki: 135 mm
• Max. przesuw stołu roboczego.: 640 mm
• Długość szlifowania: 500 milimetrów
• Średnica szlifowania bez stałego odpoczynku: 8 200 mm
• Średnica szlifowania ze stałym spoczynkiem: 8 60 mm
• Średnica szlifowania bez ramki wewnątrz: 25 100 mm
• Średnica szlifowania z wewnętrzną ramką: 35 100 mm
• Wewnętrzna głębokość szlifowania: 125 milimetrów
• Waga przedmiotu obrabianego między końcówkami maks.: 50 kg
• Zakres obrotów stołu roboczego w prawo / w lewo: +3 / -9 °
• Bezstopniowy posuw stołu w osi podłużnej: 0,1 4 mm
• Przejazd na obrót koła ręcznego: 1 milimetr
• Przejazd na znak schodowania koła zamachowego: 0,005 mm
• Zakres prędkości wrzeciona roboczego: 25 380 min¯¹
• Zakres obrotu głowicy: 0 45°
• Stożek wrzeciona: MT 4

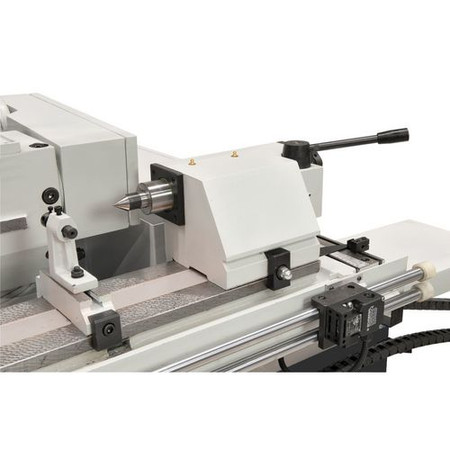

• Zwężacz ogonowy: MT 4
• Przemierzać pióra ścieżki: 25 milimetrów

Wymiary i wagi:

• Długość ok.: 2250 mm
• Szerokość/głębokość ok.: 1600 mm
• Wysokość ok.: 1500 mm
• Waga ok.: 2200 kg

Dane elektryczne:

• Wyjście silnika napędowego: 4 kW
• Napięcie zasilania: 400 V
• Częstotliwość sieci: 50 Hz
