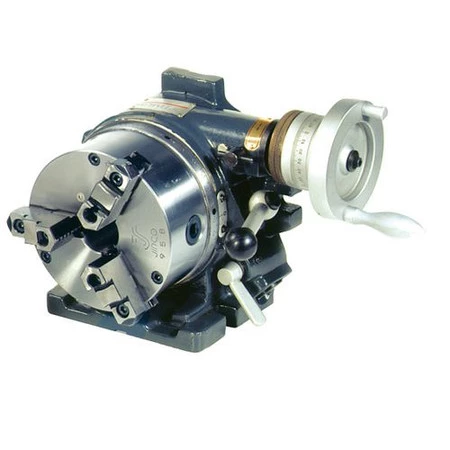

Poziomo-pionowy obrotowy stół indeksujący z uchwytem 3-szczękowym Optimum RTU 165

Poziomo-pionowy obrotowy stół indeksujący z uchwytem 3-szczękowym Optimum RTU 165

Opis produktu:

• Precyzyjne łożyska stożkowe
• Stabilność nawet pod dużym stresem
• 24 pozycje (skoła 15°)
• Duży otwór wrzeciona, do mocowania dłuższych przedmiotów
• Podszewka z trzema szczękami
• Części bezpośrednie przez latboardy dla większej prędkości produkcji części masowych
• W tym tarcza zaciskowa z 3 rowkami

RTU 165

• 24 przegrody z bezpośrednią tarczą części i częściami kątowymi w skali kąta 360 stopni - bez rowka, zamontowana podszewka z trzema szczękami, z opcjonalnymi pośrednimi częściowymi podziałami tarczy w dużej liczbie możliwe
• Części stopni w skali 360° z korbą i noniusem

Zakres dostawy:

• Uchwyt 3-szczękowy (montowany)
• Tarcza zaciskowa 203 mm z 3 rowkami
• Główny dysk indeksujący (24x podział, zamontowany)
• 6 dysków indeksujących
• Uchwyty do koła ręcznego

Dane techniczne:

• Średnica powierzchni zaciskowej: 165 mm
• Zamknięta wysokość: 221 milimetrów
• Maks. Wysokość: 130 milimetrów
• Przejście: 36 milimetrów
• Bezpośredni podział dysku indeksującego: 24
• Pośredni podział dysku indeksującego: 2, 3, 4, 6, 8, 12
• Precyzja indeksowania bezpośredniego indeksatora: 45"
• Opcje mocowania: Poziome i pionowe
• Wymiary i wagi:
• Długość ok.: 235 milimetrów
• Szerokość/głębokość ok.: 250 mm
• Waga ok.: 48 kg
