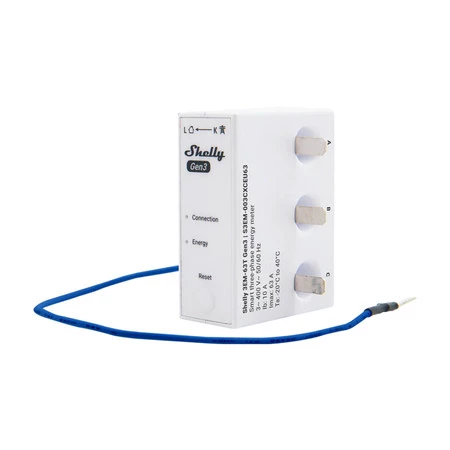

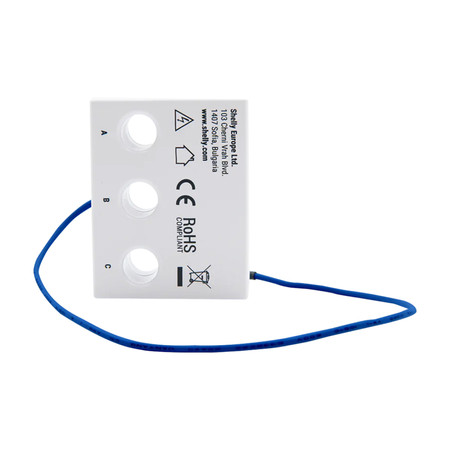

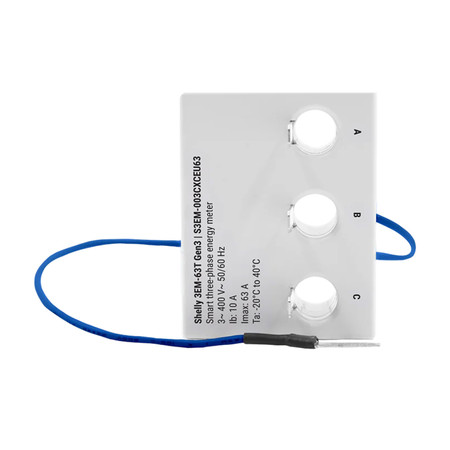

Miernik energii 1/3-kanałowy WiFi Shelly 3EM-63T Gen3 (płaski zacisk)
Miernik energii 1/3-kanałowy WiFi Shelly 3EM-63T Gen3 (płaski zacisk)
Shelly 3EM-63T Gen3 to kompaktowy, 1/3-kanałowy miernik energii zaprojektowany do monitorowania trójfazowych instalacji lub trzech niezależnych obwodów jednofazowych. Dzięki płaskim zaciskom i obudowie przystosowanej do montażu nad lub pod wyłącznikiem nadprądowym z łatwością mieści się w standardowych rozdzielnicach. To niewielkie urządzenie idealnie sprawdzi się w domach, mieszkaniach, firmach i instalacjach fotowoltaicznych – wszędzie tam, gdzie liczy się precyzyjna kontrola zużycia energii.
Uniwersalność zastosowań – jeden moduł, wiele możliwości
Shelly 3EM-63T Gen3 to rozwiązanie dla każdego – niezależnie od tego, czy chcesz monitorować zużycie energii w gospodarstwie domowym, przypisać pobór konkretnym działom w firmie, czy nadzorować produkcję prądu z paneli PV. Urządzenie obsługuje zarówno instalacje trójfazowe, jak i trzy niezależne linie jednofazowe, co pozwala dopasować je do niemal każdej konfiguracji. Ponadto dzięki pomiarowi 4-kwadrantowemu miernik rejestruje zarówno energię pobieraną, jak i oddawaną, co przydaje się na przykład w systemach fotowoltaicznych i hybrydowych.
Intuicyjna obsługa, szeroka integracja
Moduł łączy się z siecią przez Wi-Fi i Bluetooth – bez konieczności stosowania zewnętrznej bramki. Można nim zarządzać z poziomu aplikacji Shelly Smart Control, interfejsu webowego lub poprzez protokoły MQTT, HTTP i WebSocket. Wszystkie połączenia przychodzące są chronione szyfrowaniem TLS. Z kolei dane da się eksportować w formacie CSV lub JSON.
Monitorowanie i analiza bez przerwy
Shelly 3EM-63T Gen3 oferuje pomiar napięcia, natężenia, mocy czynnej i pozornej, współczynnika mocy oraz energii – z dokładnością spełniającą klasę B (IEC 62053-21). Wbudowany zegar podtrzymuje właściwe znaczniki czasu nawet w przypadku utraty dostępu do internetu. Dane pomiarowe są zapisywane lokalnie w interwałach 1-minutowych i przechowywane przez co najmniej 7 dni, co zapewnia dostęp do historii zużycia, nawet jeśli chwilowo nie masz połączenia z chmurą.
Automatyzacje i bezpieczeństwo
Shelly 3EM-63T Gen3 umożliwia tworzenie harmonogramów (do 20) oraz konfigurację webhooków (do 20, z maksymalnie 5 adresami URL każdy). Co więcej, lokalna automatyzacja pozwala na przykład reagować na chwilowe zużycie energii i wyzwalać określone działania, a wbudowany próg „no load threshold” zapobiega zliczaniu energii przy bardzo niskim poborze (poniżej 30 VA na kanał).
Gotowy na energię ze słońca
Shelly 3EM-63T Gen3 doskonale nada się również do monitorowania systemów fotowoltaicznych. Umożliwia jednoczesne śledzenie produkcji i zużycia energii, co pozwala dokładnie dopasować działanie urządzeń do chwilowej dostępności prądu z paneli. Dzięki temu łatwiej ograniczyć pobór z sieci i zoptymalizować autokonsumpcję – na przykład uruchamiając energochłonne urządzenia w szczycie nasłonecznienia.
Czytelne informacje i pełna kontrola
Urządzenie wyposażono w diody LED sygnalizujące jego aktualny status (w tym połączenie Wi-Fi i aktualizacje OTA) oraz jeden przycisk, który umożliwia szybkie wejście w tryb konfiguracji lub reset do ustawień fabrycznych. Ma również wbudowany czujnik temperatury. Jest przy tym bardzo prosty w montażu.
Aplikacja Shelly Smart Control
Miernik współpracuje z aplikacją Shelly Smart Control, która umożliwia zdalne zarządzanie urządzeniem, podgląd zużycia energii oraz tworzenie harmonogramów i automatyzacji. Za jej pomocą możesz też monitorować dane, przeglądać historię pomiarów i śledzić koszty energii.
| Producent | Shelly |
|---|---|
| Model | 3EM-63TGen3 |
| Wymiary | 31 × 54 × 42 mm (bez przewodu) |
| Długość przewodów | 260 mm (włącznie z płaskim zaciskiem) |
| Waga | 52 g (z przewodem) |
| Średnica otworu przewodzącego | 8 mm |
| Montaż | Nad lub pod wyłącznikami nadprądowymi na szynie DIN |
| Materiał obudowy: | Tworzywo sztuczne |
| Kolor obudowy: | Biały |
| Temperatura pracy | Od -20°C do 40°C |
| Wilgotność: | 30% – 70% RH |
| Maks. wysokość instalacji: | 2000 m |
| Zasilanie | 220–240 V~ 50/60 Hz (między LA a N) |
| Pobór mocy | < 2 W |
| Zewnętrzne zabezpieczenia | 63 A, charakterystyka B lub C, prąd zwarciowy 6 kA, klasa ograniczania energii 3 |
| Wewnętrzny czujnik temperatury | Tak |
| Woltomierze (RMS dla każdej fazy) | 220–240 V~ 50/60 Hz |
| Dokładność woltomierzy | Lepsza niż ±1% |
| Amperomierze (RMS przez zintegrowany przekładnik prądowy dla każdej fazy) | 0–63 A (saturacja 130 A) |
| Dokładność amperomierzy | ±1% (2–63 A), ±2% (1–2 A), ±5% (0–1 A) |
| Liczniki mocy i energii | Moc czynna i pozorna, energia czynna i pozorna, współczynnik mocy, podstawowa energia czynna i bierna |
| Próg minimalnego obciążenia | 30 VA |
| Przechowywanie danych pomiarowych | Co najmniej 7 dni z rozdzielczością danych 1 min |
| Eksport danych | CSV dla zarejestrowanych wartości PQ, JSON przez RPC |
| Protokół Wi-Fi | 802.11 b/g/n |
| Pasmo RF Wi-Fi | 2401–2483 MHz |
| Maks. moc sygnału RF Wi-Fi | < 20 dBm |
| Zasięg połączenia Wi-Fi | Do 30 m wewnątrz / do 50 m na zewnątrz (w zależności od warunków lokalnych) |
| Protokół Bluetooth | 4.2 |
| Pasmo RF Bluetooth | 2400–2483,5 MHz |
| Maks. moc sygnału RF Bluetooth | < 4 dBm |
| Zasięg połączenia Bluetooth | Do 10 m wewnątrz / 30 m na zewnątrz (w zależności od warunków lokalnych) |
| Procesor (CPU) | ESP-Shelly-C38F |
| Pamięć Flash | 8 MB |
| Harmonogramy | Do 20 |
| Webhooki (akcje URL) | Do 20, do 5 adresów URL na webhook |
| Skrypty: | Tak |
| MQTT | Tak |
