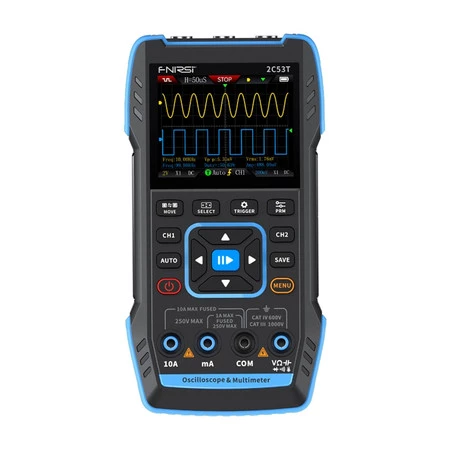

Przenośny oscyloskop 3w1 FNIRSI 2C53T multimetr generator sygnałów
Przenośny oscyloskop 3w1 FNIRSI 2C53T multimetr generator sygnałów
FNIRSI 2C53T łączy funkcje oscyloskopu 2×50 MHz/250 MSa/s z 8-bitowym przetwornikiem ADC i buforem pamięci 16 kpkt na kanał (pre-/post-trigger), multimetru do 19999 oraz generatora sygnałów 50 kHz. Impedancja wejściowa wynosi 1 MΩ ∥ 15 pF z przełączaniem AC/DC/GND. Wytrzymała obudowa ABS ze silikonowymi nakładkami, 2,8-calowy ekran 320×240 px i akumulator 3000 mAh (do 4 h pracy) gwarantują mobilność i ciągłe pomiary nawet w trudnych warunkach. Urządzenie posiada certyfikat CAT II 300 V, podwójne ceramiczne bezpieczniki oraz obwód antyprzepięciowy. Dzięki możliwości zapisu przebiegów i aktualizacji firmware masz zawsze kontrolę nad wynikami i dostęp do najnowszych funkcji.
Kolorowy ekran i multimetr
Wyświetlacz o przekątnej 2,8″ i rozdzielczości 320×240 px prezentuje przebiegi w pełnym kolorze z funkcją „infinite afterglow” (utrwalania śladu sygnału na ekranie, nawet po jego zaniku), utrzymując ślad fali na ekranie. Tryby Y–T, Rolling i X–Y (tzw. figury Lissajous do analizy różnic fazowych między sygnałami) ułatwiają obserwację zależności fazowych, a wysoka jasność gwarantuje czytelność w każdych warunkach. Wbudowany multimetr o rozdzielczości do 19999 pozwala mierzyć DC/AC, niskie i wysokie prądy, rezystancję, pojemność, diody, temperaturę oraz ciągłość (buzzer). Inteligentne zabezpieczenia chronią użytkownika i sprzęt przed przeciążeniem.
Zaawansowana architektura sprzętowa
Profesjonalne połączenie ARM + FPGA + wysokosprawny ADC, stosowane w desktopowych oscyloskopach, zapewniają szybkie wyzwalanie i wierne odwzorowanie sygnałów. System wyzwalania oferuje tryby Edge (narastające/opadające), Pulse Width, Video oraz Slope z pre-triggerem do 50% i post-triggerem do 50%, dzięki czemu nawet najkrótsze anomalie są rejestrowane bez utraty detali.
Generator sygnałów
Wbudowany generator funkcyjny oferuje napięcie do ±400 V i częstotliwość do 50 kHz oraz 13 kształtów fali (sinus, kwadrat, trójkąt, piła, ramp, impuls, szum itp.) z regulacją offsetu (przesunięcia sygnału względem zera) i amplitudy w krokach 10 mV/div, umożliwiając testowanie filtrów, wzmacniaczy i układów analogowych bez dodatkowego sprzętu.
Automatyczne ustawienie pomiaru
Funkcja AUTO dostosowuje zakres i wyzwalanie jednym przyciskiem, pozwalając na natychmiastowy podgląd przebiegu bez czasochłonnej konfiguracji. Obsługa dodatkowych trybów Single i Normal usprawnia pracę przy szybkich pomiarach terenowych. Jedno kliknięcie wystarczy, aby zapisać zrzut ekranu przebiegu w pamięci oscyloskopu lub bezpośrednio na komputerze przez port USB. Ułatwia to archiwizację wyników i dalszą analizę w dowolnym środowisku.
Izolowane kanały pomiarowe
Dwa całkowicie niezależne wejścia CH1 i CH2 o szerokości pasma 50 MHz eliminują wzajemne interferencje, podnosząc precyzję pomiarów. Próbkowanie 250 MSa/s odwzorowuje impulsy PWM i tętnienia zasilaczy z maksymalną wiernością.
Wytrzymała konstrukcja
Obudowa z ABS (Acrylonitrile Butadiene Styrene – tworzywo sztuczne o wysokiej wytrzymałości) pokrytego silikonem zapewnia odporność na upadki i wstrząsy, a pozłacane ścieżki PCB (Printed Circuit Board – płytka drukowana) są niepodatne na korozję. Akumulator o pojemności 3000 mAh gwarantuje do 3 godzin działania. Rozkładana podstawka umożliwia ustawienie urządzenie pod dowolnym kątem, a ergonomiczne przyciski oraz port USB-C zapewniają komfort obsługi i ładowania.
W zestawie:
- Przenośny oscyloskop 3w1 FNIRSI 2C53T
- Sondy pomiarowe 10× (1 szt.)
- Sonda z zaciskami krokodylkowymi
- Przewody do multimetru
- Kabel ładowania
- Torba transportowa
- Instrukcja obsługi
Parametry produktu
| Ekran | 2,8-calowy kolorowy wyświetlacz HD |
|---|---|
| Rozdzielczość | 320 × 240 |
| Specyfikacja ładowania | USB-C (5 V/1 A) |
| Akumulator | litowo-jonowa 3000 mAh |
| Obsługiwane funkcje | oscyloskop, generator sygnałów, multimetr (szczegóły w parametrach funkcji) |
| Czas czuwania | 6 h (laboratoryjny maksimum) |
| Język | chiński i angielski |
| Wymiary | 167 × 89 × 35 mm |
| Waga | 300 g |
Parametry oscyloskopu
| Kanały | dwukanałowy |
|---|---|
| Próbkowanie | 250 MSa/s |
| Pasmo analogowe | 50 MHz (każdy kanał niezależnie 50 MHz) |
| Głębokość pamięci | 1 kpunkt |
| Impedancja | 1 MΩ |
| Zakres podstawy czasu | 10 ns – 20 s |
| Czułość pionowa | 10 mV/działkę – 10 V/działkę (×1) |
| Maksymalne napięcie pomiaru | ±400 V |
| Tryb wyzwalania | AUTO/Normal/Single |
| Tryb wyświetlania | Y-T/Rolling/X-Y |
| Sprzęganie | AC/DC |
| Trwałość śladu (persistence) | OFF, 500 ms, 1 s, ∞ |
| Funkcje matematyczne | 8 podstawowych operacji + FFT |
| Zapis zrzutu fali | tak |
| Eksport obrazu fali | tak |
| Pomiar kursorem | tak |
Parametry generatora sygnałów
| Kanał | jednokanałowy |
|---|---|
| Częstotliwość | 1 Hz – 50 kHz |
| Amplituda | 0,1 – 3,0 V |
Parametry multimetru
| Napięcie DC | 1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3) |
|---|---|
| Napięcie AC | 1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3) |
| Prąd DC | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3) |
| Prąd AC | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3) |
| Opór | 9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3) |
| Pojemność | 9,999 mF / 99,99 mF ±(5,0 %+20) |
| Temperatura | –55 °C – 1300 °C (–67 °F – 2372 °F) ±(2,5 %+5) |
| Pomiar diody | Tak |
| Test ciągłości | Tak |
