BLOK PRZYGOTOWANIE POWIETRZA 1/2'' ASTA GFC-300-04
BLOK PRZYGOTOWANIE POWIETRZA 1/2'' ASTA GFC-300-04

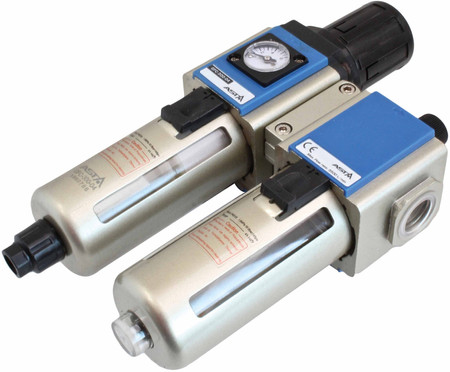

Blok przygotowania powietrza ASTA A-GFC-300-04 jest jednym z ważniejszym rozwiązań w pneumatycznym środowisku pracy. W skład stacji wchodzi reduktor, filtr oraz smarownica. Zadaniem tych produktów jest przygotowanie sprężonego powietrza sposób taki aby uzyskało parametry, które są niezbędne, do dalszej, poprawnej pracy instalacji i urządzeń końcowych. Reduktor ciśnienia znajdujący się w zestawie umożliwia kontrolowanie ciśnienia roboczego na wyjściu. Filtr stosuje się do osuszania powietrza, aby powstrzymać tym samym uszkodzenie narzędzi pneumatycznych spowodowanych wodą. Natomiast smarownica skutecznie smaruje wirnik co powoduje, że korozja nie będzie osiadać na żadnym elemencie. Urządzenie wyposażone jest w czytelny manometr, dzięki któremu w każdej chwili sprawdzisz parametry ciśnienia.
Blok przygotowania powietrza ASTA A-GFC-300-04 skutecznie niweluje z powietrza cząstki stałe, wilgoć ale także resztki oleju. Kupując ten produkt należy pamiętać, że czyste powietrze jest jednym z najważniejszych warunków poprawnego działania instalacji pneumatycznej. Czystsze powietrze do zasilania narzędzi to niezawodność pracy i dłuższa żywotność narzędzi. Modułowa konstrukcja bloku przygotowania powietrza ASTA A-GFC-300-04 pozwala na łatwą zabudowę instalacji sprężonego powietrza. Posiada dodatkowy regulator umożliwiający zwiększenie lub zmniejszenie intensywności przepływu oleju.
MONTAŻ:
- Używaj zaworów odcinających aby wyłączyć sprężone powietrze w instalacji w celu montażu i serwisowania urządzeń.
- Zwróć uwagę na kierunek przepływu, jest on zaznaczony na kołnierzach przyłączeniowych.
- Pod filtrem powinno znajdować się m.in. 13 cm wolnej przestrzeni w celach serwisowych.
- Wyreguluj pionowe położenie filtra +/- 5°.
- Wkręć złącza do otworów przyłączeniowych, gwinty muszą być uszczelnione.
- Przykręć manometr do istniejącego przyłącza. Gwint przyłącza manometru powinien być już uszczelniony. W zależności od potrzeb man Uruchom ponownie postępując zgodnie ze wskazówkami z punktu “Uruchamianie” można wkręcić po obu stronach urządzenia (alternatywne powinno być zawsze zamknięte zaślepką).
- Podłącz przewody do przyłączy pneumatycznych.
URUCHAMIANIE:
- Pociągnij pokrętło regulatora do góry aby je odblokować.
- Obróć pokrętło regulatora w kierunku “-” w miarę możliwości.
- Powoli zwiększ ciśnienie w instalacji powietrza.
- Obróć pokrętło regulatora w kierunku “+” aż do uzyskania pożądanego ciśnienia.
- Ciśnienie wejściowe musi być większe o min. 0.1 MPa niż ciśnienie wyjściowe.
- Wciśnij pokrętło regulatora aby zablokować je na zadanym ciśnieniu i zabezpieczyć przed niezamierzoną zmianą ciśnienia.
DANE TECHNICZNE:
- Przyłącze: 1/2″
- Przepływ maksymalny: 4000 l/min
- Maksymalne ciśnienie pracy: 10 bar
- Zakres temperatur pracy: 0 – 60 C
- Poziom filtracji: 5 mikronów
